¿Cómo medir la impedancia corta de circuito de un transformador de distribución?

Medir la impedancia de cortocircuito de un transformador de distribución es un aspecto crucial en el campo de la distribución de energía. Como proveedor de transformadores de distribución, la comprensión y la medición de este parámetro no solo es esencial para garantizar la calidad y el rendimiento de nuestros productos, sino también para satisfacer las diversas necesidades de nuestros clientes. En este blog, profundizaremos en los detalles de cómo medir la impedancia de cortocircuito de un transformador de distribución.

Comprender la impedancia de cortocircuito

Antes de saltar al proceso de medición, es importante comprender qué es la impedancia de cortocircuito. La impedancia de cortocircuito de un transformador de distribución es la impedancia presentada por el transformador cuando su devanado secundario es cortocircuitado, y se aplica un voltaje de frecuencia nominal al devanado primario para circular la corriente nominal. Se expresa como un porcentaje del voltaje nominal y juega un papel importante en la determinación del rendimiento del transformador en condiciones de cortocircuito. Un valor adecuado de impedancia de cortocircuito asegura que el transformador pueda soportar corrientes de cortocircuito sin daños excesivos y también afecta la regulación de voltaje del transformador.

Importancia de medir la impedancia de cortocircuito

Medir la impedancia de cortocircuito es vital por varias razones. En primer lugar, ayuda a verificar el diseño y la calidad de fabricación del transformador. Al comparar el valor medido con el valor diseñado, podemos identificar cualquier posible defecto de fabricación o desviaciones. En segundo lugar, es crucial para la coordinación de protección del sistema. La impedancia de cortocircuito afecta la magnitud de la corriente de cortocircuito en el sistema de energía, y es necesaria una medición precisa para el tamaño adecuado de dispositivos protectores, como interruptores de circuitos y fusibles. Además, proporciona información valiosa para la operación y mantenimiento del transformador, lo que nos permite evaluar su salud y rendimiento a lo largo del tiempo.

Métodos de medición

Existen principalmente dos métodos para medir la impedancia de cortocircuito de un transformador de distribución: el método de medición directa y el método de cálculo basado en pruebas sin carga y cortocircuito.

Método de medición directa

El método de medición directa implica aplicar un voltaje reducido al devanado primario del transformador, mientras que el devanado secundario está cortos. El voltaje aplicado se ajusta hasta que la corriente nominal fluye a través de los devanados. La impedancia de cortocircuito se puede calcular utilizando los valores de voltaje, corriente y potencia medidos.

Estos son los pasos para el método de medición directa:

1. Preparación: Asegúrese de que el transformador esté en un estado seguro y desenergizado. Conecte el equipo de medición, incluido un voltímetro, amperímetro y vatímetro, al devanado primario. Circircuito el devanado secundario utilizando barras de cortocircuito apropiadas.
2. Aplicación de voltaje: Aplique gradualmente un voltaje reducido al devanado primario utilizando una fuente de voltaje variable. Monitoree la corriente que fluye a través de los devanados utilizando el amperímetro. Ajuste el voltaje hasta alcanzar la corriente nominal.
3. Medición: Una vez que fluye la corriente nominal, registre los valores del voltaje, la corriente y la potencia utilizando el voltímetro, el amperímetro y el vatímetro, respectivamente.
4. Cálculo: Calcule la impedancia de cortocircuito utilizando las siguientes fórmulas:
   • La impedancia de cortocircuito en ohmios ($ z_ {sc} $) se puede calcular usando la ley de Ohm: $ z_ {sc} = \ frac {v_ {sc}} {i_ {sc}} $, donde $ v_ {sc} $ es el voltaje de cortocircuito y $ i_ {sc} $ es la corriente de corto circuito.
   • La impedancia de cortocircuito en porcentaje ($ z_ {sc}%$) puede calcularse como: $ z_ {sc}%= \ frac {v_ {sc}} {v_ {calificado}} \ times100 $, donde $ v_ {calificado} $ es el voltaje calificado de la ganancia primaria.

Método de cálculo basado en pruebas sin carga y cortocircuito

Este método implica realizar pruebas de cortocircuito sin carga y cortocircuito en el transformador. La prueba sin carga se usa para determinar las pérdidas del núcleo y la impedancia magnetizante del transformador, mientras que la prueba de cortocircuito se usa para determinar las pérdidas de cobre y la impedancia de cortocircuito.

Estos son los pasos para el método de cálculo:

1. Prueba sin carga: Aplique el voltaje nominal al devanado primario mientras el devanado secundario está circuito abierto. Mida la corriente sin carga, el voltaje y la potencia. Las pérdidas sin carga ($ p_ {0} $) y la impedancia magnetizante ($ z_ {m} $) se pueden calcular a partir de los valores medidos.
2. Prueba de cortocircuito: Aplique un voltaje reducido al devanado primario mientras el devanado secundario está cortocircuitado. Ajuste el voltaje hasta que la corriente nominal fluya a través de los devanados. Mida el voltaje de cortocircuito, la corriente y la potencia. Las pérdidas de cobre ($ p_ {sc} $) y la impedancia de cortocircuito ($ z_ {sc} $) se pueden calcular a partir de los valores medidos.
3. Cálculo de impedancia de cortocircuito: La impedancia de cortocircuito se puede calcular utilizando las siguientes fórmulas:
   • La resistencia equivalente de los bobinados ($ r_ {eq} $) puede calcularse como: $ r_ {eq} = \ frac {p_ {sc}} {i_ {sc}^{2}} $, donde $ p_ {sc} $ es la potencia de cortocircuito y $ i_ {sc} $ es la corriente de cortocircuito.
   • La reactancia equivalente de los devanados ($ x_ {eq} $) puede calcularse como: $ x_ {eq} = \ sqrt {z_ {sc}^{2} -r_ {eq}^{2}} $, donde $ z_ {sc} $ es la impedencia de cortocircuito de cortocircuito de la prueba de círculo corto.

Equipo requerido

Para medir la impedancia de cortocircuito de un transformador de distribución, se requiere el siguiente equipo:

• Fuente de voltaje variable: Esto se utiliza para aplicar un voltaje reducido al devanado primario durante la prueba de cortocircuito.
• Voltímetro: Se utiliza para medir el voltaje a través del devanado primario.
• Amperímetro: Se utiliza para medir la corriente que fluye a través del devanado primario.
• Vatímetro: Se utiliza para medir la potencia consumida durante la prueba de cortocircuito.
• Barras de cortocircuito: Se usa para cortocircuitar el devanado secundario.

Precauciones

Al medir la impedancia de cortocircuito de un transformador de distribución, se deben tomar las siguientes precauciones:

• Seguridad ante todo: Asegúrese de que se sigan todos los procedimientos de seguridad durante el proceso de medición. El transformador debe desenergizarse antes de conectar o desconectar cualquier equipo de medición.
• Medición precisa: Use equipo de medición de alta calidad y asegúrese de que esté correctamente calibrado. Tome múltiples mediciones para garantizar la precisión y la confiabilidad.
• Corrección de temperatura: La impedancia de cortocircuito se ve afectada por la temperatura de los devanados. Por lo tanto, es necesario corregir los valores medidos a la temperatura de referencia (generalmente 75 ° C para devanados de cobre).

Nuestros productos y su impedancia de cortocircuito

Como proveedor líder de transformadores de distribución, ofrecemos una amplia gama de productos con diferentes calificaciones y especificaciones. Por ejemplo, nuestroTransformador de distribución pequeña de alta calidad de 200KVA 11/0.4kVyTransformador de distribución de potencia HV de 500kVA HVestán diseñados y fabricados para cumplir con los más altos estándares de calidad. Nos aseguramos de que la impedancia de cortocircuito de nuestros transformadores se mida con precisión y dentro del rango especificado para garantizar su rendimiento y confiabilidad.

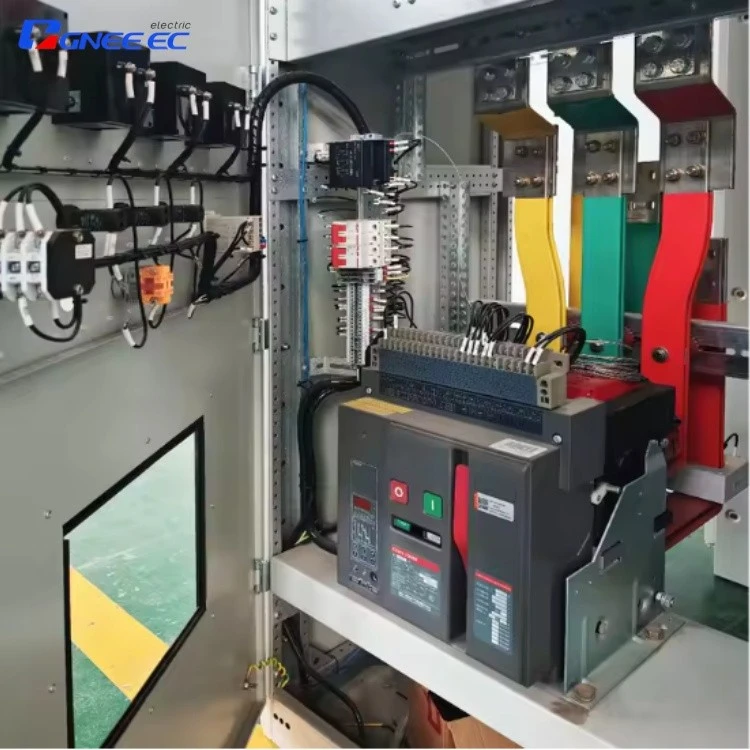

Además de los transformadores de distribución, también proporcionamos productos relacionados como elGabinete eléctrico de potencia de bajo voltaje de 380 V, que es un componente esencial en el sistema de distribución de energía.

Conclusión

Medir la impedancia de cortocircuito de un transformador de distribución es un proceso crítico que requiere una atención cuidadosa y técnicas de medición precisas. Al comprender la importancia de la impedancia de cortocircuito y usar los métodos de medición apropiados, podemos garantizar la calidad y el rendimiento de nuestros transformadores. Como proveedor confiable de transformadores de distribución, estamos comprometidos a proporcionar a nuestros clientes productos de alta calidad y servicios confiables. Si está interesado en nuestros productos o tiene alguna pregunta sobre cómo medir la impedancia de cortocircuito, no dude en contactarnos para una discusión y adquisición adicionales.

Referencias

• "Análisis del sistema de energía" de John J. Grainger y William D. Stevenson Jr.
• "Ingeniería de transformadores: diseño, tecnología y diagnóstico" de Tapan K. Bhattacharya.
