¿Cuál es el impacto de la altitud en un transformador de subestación compacto?

La altitud puede tener un impacto significativo en los transformadores de subestaciones compactos, y como proveedor de estos transformadores, he visto de primera mano cómo estos efectos pueden desarrollarse en escenarios del mundo real. En este blog, desglosaré las diversas formas en que la altitud influye en los transformadores de subestaciones compactos.

1. Eficiencia de enfriamiento

Uno de los impactos más notables de la altitud en un transformador de subestación compacto está en su eficiencia de enfriamiento. A altitudes más altas, la densidad del aire disminuye. Verá, el aire es un medio crucial para disipar el calor del transformador. La menor densidad del aire significa que hay menos moléculas de aire disponibles para llevar el calor generado por el núcleo y los devanados del transformador.

Demos un paso atrás y entendamos cómo funciona un transformador. Cuando la energía eléctrica se transforma de un nivel de voltaje a otro, parte de esa energía se pierde como calor. Este calor debe eliminarse para evitar que el transformador se sobrecalienta, lo que puede conducir a la descomposición del aislamiento y, en última instancia, una falla.

En condiciones normales, un transformador se basa en la convección natural o los sistemas forzados de enfriamiento de aire. La convección natural ocurre cuando el aire caliente alrededor del transformador aumenta y se reemplaza por aire más frío. Pero a grandes altitudes, debido a la menor densidad del aire, la tasa de transferencia de calor a través de la convección natural se ralentiza. Para los sistemas forzados de enfriamiento de aire, los ventiladores deben trabajar más para mover el aire menos denso a través de las aletas de enfriamiento del transformador. Esto no solo aumenta el consumo de energía del sistema de enfriamiento, sino que también pone más estrés en los ventiladores, lo que potencialmente reduce su vida útil.

Como proveedor de transformadores de subestación compacto, a menudo tenemos que recomendar modificaciones a nuestros clientes que operan a grandes altitudes. Por ejemplo, podríamos sugerir aumentar el tamaño de las aletas de enfriamiento o agregar más ventiladores de enfriamiento para compensar la eficiencia de enfriamiento reducida.

2. Fuerza dieléctrica

Otro factor crítico afectado por la altitud es la resistencia dieléctrica del aislamiento del transformador. La resistencia dieléctrica se refiere a la capacidad de un material aislante para soportar un campo eléctrico sin descomponer. A altitudes más altas, la presión de aire más baja reduce la resistencia dieléctrica del aire.

En un transformador de subestación compacta, el aire a menudo se usa como medio aislante en algunas partes, como en el aire aislado de aire. La resistencia dieléctrica reducida significa que existe un mayor riesgo de arco eléctrico entre las piezas conductoras. El arco eléctrico puede causar daños a los componentes del transformador, lo que lleva a circuitos cortos y cortes de energía.

Para abordar este problema, podríamos recomendar usar materiales de aislamiento de estado sólido o aumentar la distancia física entre las piezas conductoras en el transformador. Por ejemplo, enTransformador de subestación eléctricaAplicaciones a altas altitudes, podemos diseñar el transformador con una distancia de escalofrío más grande (la distancia más corta a lo largo de la superficie de un material aislante entre dos partes conductoras) para evitar el arco.

3. Descarga parcial

La descarga parcial es una descarga eléctrica localizada que ocurre dentro del aislamiento de un transformador. Puede ser causado por factores como las inhomogeneidades en el material de aislamiento o los altos campos eléctricos. A altas altitudes, la presión de aire más baja y la resistencia dieléctrica reducida pueden aumentar la probabilidad y la gravedad de la descarga parcial.

La descarga parcial puede degradar gradualmente el material de aislamiento con el tiempo, lo que lleva a un rendimiento reducido de aislamiento y, en última instancia, una falla del transformador. Como proveedor, realizamos pruebas extensas en nuestros transformadores para garantizar que puedan operar de manera segura a diferentes altitudes. Utilizamos sistemas de monitoreo avanzado para detectar la descarga parcial temprano y tomar medidas preventivas. Para los clientes a grandes altitudes, podríamos ofrecer transformadores con materiales de aislamiento mejorados que sean más resistentes a la descarga parcial.

4. Aumento de la temperatura

Como ya hemos discutido, la eficiencia de enfriamiento reducida a grandes altitudes conduce a un mayor aumento de temperatura en el transformador. El aumento de la temperatura es la diferencia entre la temperatura de funcionamiento del transformador y la temperatura ambiente. Un aumento de temperatura más alto puede tener varias consecuencias negativas.

En primer lugar, puede acelerar el envejecimiento del aislamiento del transformador. Los materiales de aislamiento en un transformador generalmente están hechos de materiales orgánicos, y las altas temperaturas pueden hacer que se descompongan químicamente. Esto reduce sus propiedades aislantes y puede conducir a una falla prematura del transformador. En segundo lugar, el aumento de la temperatura también puede afectar la conductividad eléctrica de los devanados del transformador. A medida que aumenta la temperatura, aumenta la resistencia de los devanados, lo que a su vez conduce a más pérdidas de potencia en forma de calor.

Para lidiar con el problema del aumento de la temperatura, podríamos sugerir instalar sensores de temperatura en el transformador. Estos sensores pueden monitorear la temperatura en tiempo real y enviar alertas si la temperatura excede un límite seguro. También podemos diseñar el transformador con un nivel de temperatura más alto para aplicaciones de alta altitud.

5. Altitud y mini transformadores de subestación

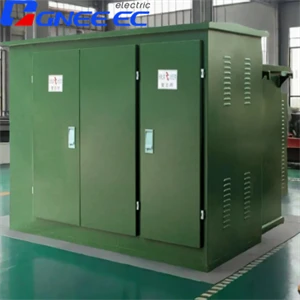

Transformador de mini subestacióna menudo se usan en áreas donde el espacio es limitado, como en entornos urbanos o complejos industriales. Sin embargo, cuando estos mini transformadores se instalan a grandes altitudes, enfrentan los mismos desafíos que los transformadores más grandes.

La principal diferencia es que debido a su tamaño más pequeño, tienen menos área de superficie para la disipación de calor. Esto significa que el impacto de la eficiencia de enfriamiento reducida a grandes altitudes es aún más pronunciado. Además, el diseño compacto de mini transformadores deja menos espacio para modificar los sistemas de enfriamiento o aislamiento. Como proveedor, trabajamos en estrecha colaboración con nuestros clientes para desarrollar mini transformadores personalizados que puedan funcionar de manera confiable a grandes altitudes.

6. 33kV subestaciones compactas prefabricadas

Subestación compacta prefabricada de 33kVse utilizan ampliamente en redes de distribución de potencia de voltaje medio. A gran altitudes, estas subestaciones deben diseñarse cuidadosamente para garantizar su operación segura y eficiente.

El nivel de voltaje de 33kV significa que los requisitos para la resistencia y el aislamiento dieléctricos son más estrictos. La resistencia dieléctrica reducida a grandes altitudes plantea un mayor riesgo de descomposición eléctrica en estas subestaciones. Ofrecemos subestaciones compactas prefabricadas de 33kV que están específicamente diseñadas para aplicaciones de alta altitud. Estas subestaciones se construyen con sistemas de aislamiento mejorados y mecanismos de enfriamiento mejorados para manejar los desafíos de la operación de alta altitud.

Conclusión

La altitud tiene un impacto amplio en los transformadores de subestaciones compactos, afectando su eficiencia de enfriamiento, resistencia dieléctrica, características de descarga parcial y aumento de la temperatura. Como proveedor de transformadores de subestación compacto, entendemos estos desafíos y estamos comprometidos a proporcionar a nuestros clientes soluciones que puedan operar de manera confiable a diferentes altitudes.

Si está buscando un transformador de subestación compacto y está preocupado por el impacto de la altitud en su rendimiento, no dude en comunicarse con nosotros. Podemos trabajar con usted para diseñar un transformador que satisfaga sus necesidades específicas, ya sea que esté operando al nivel del mar o en grandes altitudes. Nuestro equipo de expertos está listo para ayudarlo a tomar la decisión correcta para sus requisitos de distribución de energía.

Referencias

• Sistemas de energía eléctrica: diseño y análisis de Turan Gonen
• Ingeniería de alto voltaje: teoría y práctica de la Sra. Naidu y V. Kamaraju
• Manual de ingeniería de transformadores: diseño y práctica de Shyamal Chakrabarti
