¿Cuál es el principio de funcionamiento de un transformador de potencia grande?

¡Hola! Como proveedor de grandes transformadores de potencia, a menudo me preguntan cómo funcionan realmente estas bestias. Entonces, pensé en tomarme unos minutos para desglosarlo de una manera que sea fácil de entender.

Empecemos por lo básico. Un transformador de potencia de gran tamaño es un equipo crucial en la red eléctrica. Se utiliza para transferir energía eléctrica entre diferentes niveles de voltaje, lo cual es esencial para una transmisión y distribución de energía eficiente.

El meollo de la cuestión: la inducción magnética

En el corazón de todo gran transformador de potencia se encuentra el principio de inducción magnética. Esto fue descubierto por Michael Faraday allá por el siglo XIX. La idea básica es que cuando hay un campo magnético cambiante, se puede inducir una corriente eléctrica en un conductor cercano.

En un transformador, tenemos dos bobinas de alambre, llamadas bobinas primaria y secundaria, enrolladas alrededor de un núcleo de hierro común. El núcleo de hierro está formado por láminas de hierro laminadas, lo que ayuda a reducir las pérdidas de energía debidas a las corrientes parásitas.

Cuando una corriente alterna (CA) fluye a través de la bobina primaria, crea un campo magnético cambiante en el núcleo de hierro. Este campo magnético cambiante pasa luego a través de la bobina secundaria, induciendo una corriente eléctrica en ella. La relación entre el número de vueltas en las bobinas primaria y secundaria determina la relación de transformación de voltaje del transformador.

Por ejemplo, si la bobina primaria tiene 100 vueltas y la bobina secundaria tiene 200 vueltas, el voltaje en la bobina secundaria será el doble que el de la bobina primaria. Esto se conoce como transformador elevador. Por el contrario, si la bobina secundaria tiene menos vueltas que la bobina primaria, es un transformador reductor.

El papel del aislamiento

Otro aspecto importante de un transformador de potencia grande es el aislamiento. Dado que el transformador funciona a altos voltajes, es fundamental evitar averías eléctricas y cortocircuitos. Ahí es donde entra en juego el aislamiento.

Las bobinas del transformador suelen estar aisladas con materiales como papel, aceite o una combinación de ambos. El aceite también sirve como refrigerante, ayudando a disipar el calor generado por el transformador durante el funcionamiento.

Además del aislamiento de las bobinas, el transformador también cuenta con un tanque que retiene el aceite y brinda protección adicional. El tanque suele estar hecho de acero y está diseñado para ser a prueba de fugas.

Sistemas de refrigeración

Los grandes transformadores de potencia generan una cantidad significativa de calor durante su funcionamiento, por lo que necesitan un sistema de refrigeración eficaz para evitar el sobrecalentamiento. Existen varios tipos de sistemas de enfriamiento utilizados en transformadores, que incluyen:

• Refrigeración en baño de aceite: Este es el tipo más común de sistema de enfriamiento para transformadores de potencia grandes. El transformador está lleno de aceite, que absorbe el calor generado por las bobinas y lo transfiere a las paredes del tanque. Luego, el tanque se enfría con aire o agua.
• Refrigeración por aire forzado: En este sistema, se utilizan ventiladores para soplar aire sobre el tanque del transformador para aumentar la eficiencia de enfriamiento.
• Refrigeración por agua: Este sistema utiliza agua para enfriar el aceite del transformador. El agua circula a través de un intercambiador de calor, que transfiere el calor del aceite al agua.

Tipos de transformadores de potencia grandes

Hay varios tipos de transformadores de potencia grandes disponibles, cada uno diseñado para aplicaciones específicas. Algunos de los tipos más comunes incluyen:

• Transformadores de potencia: Se utilizan para transferir energía eléctrica entre la red de transmisión de alta tensión y la red de distribución de baja tensión. Por lo general, están clasificados en megavoltiamperios (MVA) y pueden tener una capacidad de varios cientos de MVA.
• Transformadores de distribución: Se utilizan para reducir el voltaje de la red de distribución al nivel requerido por los usuarios finales. Por lo general, están clasificados en kilovoltios-amperios (kVA) y comúnmente se encuentran en postes de servicios públicos o en subestaciones.
• Transformadores especiales: Están diseñados para aplicaciones específicas, como transformadores de horno de arco, transformadores rectificadores y transformadores de tracción.

Nuestra gama de productos

Como proveedor de grandes transformadores de potencia, ofrecemos una amplia gama de productos para satisfacer las necesidades de nuestros clientes. Algunos de nuestros productos populares incluyen:

• Transformador trifásico de distribución de energía eléctrica tipo aceite de 50kVA: Este transformador está diseñado para su uso en redes de distribución y proporciona un suministro de energía confiable a clientes residenciales y comerciales.

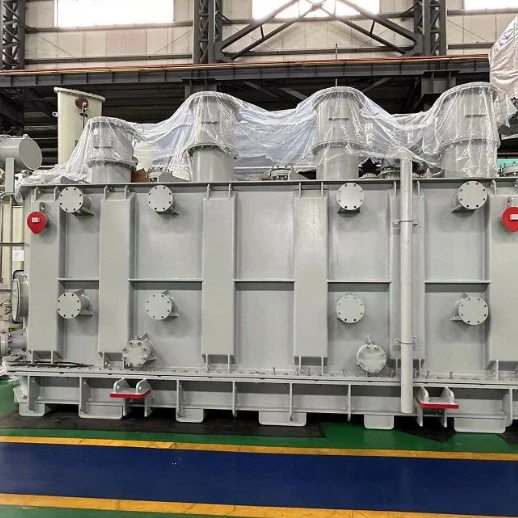

• Transformador de potencia sumergido en aceite trifásico 63kv 66kv 69kv: Este transformador es adecuado para aplicaciones de transmisión y distribución de alto voltaje y ofrece excelente rendimiento y confiabilidad.
• Transformador de energía eléctrica sumergido en aceite, completamente sellado, 2500kVA/35kV: Este transformador está diseñado para uso en aplicaciones industriales y comerciales y proporciona una transferencia de energía eficiente con pérdidas mínimas.

¿Por qué elegirnos?

Hay varias razones por las que debería elegirnos como su proveedor de grandes transformadores de potencia:

• Calidad: Utilizamos únicamente materiales y procesos de fabricación de la más alta calidad para garantizar que nuestros transformadores cumplan con los más altos estándares de rendimiento y confiabilidad.
• Experiencia: Con años de experiencia en la industria, tenemos la experiencia y el conocimiento para diseñar y fabricar transformadores que satisfagan las necesidades específicas de nuestros clientes.
• Servicio al cliente: Estamos comprometidos a brindar un excelente servicio y soporte al cliente. Nuestro equipo de expertos está disponible para responder sus preguntas y ayudarlo a elegir el transformador adecuado para su aplicación.
• Precios competitivos: Ofrecemos precios competitivos en todos nuestros productos, sin comprometer la calidad.

Contáctenos para Compra y Negociación

Si está buscando un transformador de potencia grande, nos encantaría saber de usted. Ya sea que necesite un transformador estándar o una solución diseñada a medida, tenemos los productos y la experiencia para satisfacer sus necesidades.

No dude en comunicarse con nosotros para analizar sus requisitos y obtener una cotización. Estamos aquí para ayudarlo a encontrar el mejor transformador para su aplicación y garantizar un proceso de compra sin problemas.

Referencias

• Grover, PK (2014). Sistemas de Energía Eléctrica. PearsonIndia.
• Stevenson, WD (1982). Elementos del análisis de sistemas eléctricos. McGraw-Hill.
• Chapman, SJ (2012). Fundamentos de maquinaria eléctrica. McGraw-Hill.
