Transformadores de potencia: usos, clasificación e interpretación de modelos

Transformadores de potenciasonconvertidores de energía eléctrica estáticaque transmiten energía eléctrica sin cambiar su frecuencia. Como uno de los equipos más críticos y más utilizados en los sistemas eléctricos, la capacidad total instalada de los transformadores es más de 9 veces mayor que la de los generadores. Desempeñan un papel irreemplazable en la conversión de voltaje, la transmisión y distribución de energía y el suministro de energía para el usuario final-y son la garantía principal para el funcionamiento seguro, estable y eficiente de la red eléctrica global.



En GNEE ELECTRIC, nos especializamos en la fabricación de transformadores de potencia de alto-rendimiento adaptados a diversos requisitos de redes eléctricas globales, desde proyectos de transmisión de energía a gran-escala hasta sistemas de distribución industriales y comerciales.



Esta guía explicará exhaustivamente los usos, la clasificación y la interpretación de modelos de los transformadores de potencia, ayudándole a seleccionar las soluciones de transformadores más adecuadas para sus proyectos.

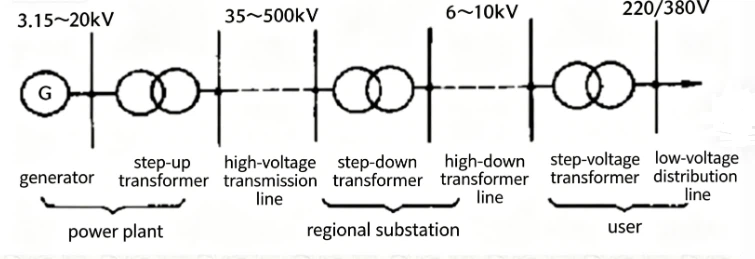

Conversión de voltaje para una transmisión de energía eficiente

Según la fórmula de transmisión de energía P=UI, cuando se transmite la misma potencia, cuanto mayor es el voltaje, menor es la corriente. Este principio reduce directamente la pérdida de energía de la línea y permite secciones transversales de conductor más pequeñas-, lo que reduce los costos de material metálico para las líneas de transmisión.



• Intensifica-los transformadores: Los generadores solo pueden generar bajo voltaje (generalmente por debajo de 20 kV) debido a limitaciones de fabricación. Los transformadores intensificadores aumentan el voltaje a niveles ultra-altos (35 kV, 66 kV, 110 kV, 220 kV, 330 kV, 500 kV, etc.) para la transmisión de energía de larga.distancia a centros de carga remotos.
• Transformadores reductores-: En el extremo del usuario, los transformadores reductores-reducen el alto voltaje de transmisión a niveles seguros y utilizables (por ejemplo, 10 kV, 0,4 kV) para equipos eléctricos industriales, comerciales y residenciales. Los transformadores reductores -de subestaciones terminales también se denominan transformadores de distribución.



Transmisión de energía de alta-eficiencia

Los transformadores de potencia tienen una eficiencia de transmisión extremadamente alta:

• Transformadores-pequeños y medianos: Eficiencia mayor o igual al 95%
• Transformadores de energía a gran-escala: eficiencia de hasta el 98 % o más. Si bien hay una pequeña cantidad de pérdida activa durante la operación, es insignificante en comparación con los enormes ahorros de energía que genera la transmisión de alto-voltaje, lo que convierte a los transformadores en el equipo más rentable-en los sistemas de energía.



Regulación y estabilidad del voltaje del sistema de energía

• Los transformadores con cambiadores de tomas-con-carga o sin-carga-pueden ajustar el voltaje de salida en tiempo real, compensando las fluctuaciones de voltaje causadas por los cambios de carga, garantizando un suministro de energía estable a los usuarios finales y manteniendo el funcionamiento seguro de la red eléctrica.





Los transformadores de potencia se pueden clasificar según múltiples dimensiones para cumplir con diferentes escenarios de aplicación. A continuación se muestra el sistema de clasificación estándar ampliamente adoptado en la industria:



Clasificación por función

Tipo	Función principal	Aplicación típica
Intensifica-el transformador	Aumente el voltaje bajo del generador a un voltaje de transmisión alto	Toma de planta de energía, subestación de transmisión de energía.
Transformador reductor-descendente	Reducir el alto voltaje de transmisión al voltaje utilizable	Subestación de fábrica, subestación de distribución terminal (transformador de distribución)



Clasificación por series de capacidad

Generalmente se utilizan dos series de capacidad estándar internacional:

• Serie R8 (heredada): La capacidad aumenta ~1,33 veces, por ejemplo, 100 kVA, 135 kVA, 180 kVA, 240 kVA, 320 kVA, 420 kVA, 560 kVA, 750 kVA, 1000 kVA (eliminado gradualmente)
• Serie R10 (recomendado por IEC, nuevo estándar): La capacidad aumenta ~1,26 veces, con niveles más densos para una selección flexible, por ejemplo, 100 kVA, 125 kVA, 160 kVA, 200 kVA, 250 kVA, 315 kVA, 400 kVA, 500 kVA, 630 kVA, 800 kVA, 1000 kVA (adoptado como el nuevo estándar nacional en China, ampliamente utilizado a nivel mundial)



Clasificación por número de fase

• Transformador monofásico-: Se utiliza para escenarios de suministro de energía monofásico-de pequeña-capacidad- o sistemas especiales de transmisión de alto-voltaje.
• Transformador trifásico-: La opción principal para subestaciones de fábricas y redes eléctricas, adecuada para sistemas de suministro de energía trifásicos-, con alta eficiencia y estructura compacta.



Clasificación por método de regulación de voltaje

• Cambiador de tomas sin-carga (fuera-circuito): Ajuste el voltaje solo cuando el transformador esté des-desenergizado, de bajo costo, ampliamente utilizado en la mayoría de las subestaciones de fábrica.
• En-cargar cambiador de tomas: Ajuste el voltaje sin interrupción de energía, adecuado para escenarios con estrictos requisitos de estabilidad de voltaje (por ejemplo, grandes parques industriales, redes eléctricas importantes)



Clasificación por estructura de bobinado

• Autotransformador-de un solo devanado: Alta eficiencia, tamaño pequeño, utilizado para conversión de voltaje con relación de voltaje pequeña (p. ej., 220 kV/110 kV)
• Transformador de doble-devanado: El tipo más común, con devanados primarios y secundarios completamente aislados, ampliamente utilizado en subestaciones industriales.
• Transformador de tres-devanados: Tres devanados para tres niveles de voltaje diferentes, utilizados en subestaciones que conectan múltiples niveles de voltaje



Clasificación por método de aislamiento y enfriamiento.

Tipo	Subtipo	Características principales	Aplicación típica
Transformador-inmerso en aceite	Autorefrigerado-inmerso en aceite-(ONAN)	Aislamiento confiable y de bajo costo, el más utilizado	La mayoría de las subestaciones de fábrica, redes de distribución
	Enfriado-por aire-en baño de aceite (ONAF/OFAN)	Refrigeración mejorada para transformadores de alta-capacidad	Grandes transformadores de transmisión de energía.
	Enfriado-por agua-sumergido en aceite (OFWF)	Alta eficiencia de refrigeración para una capacidad ultra-grande	Transformadores principales de centrales eléctricas.
	Refrigeración por circulación forzada de aceite.	Capacidad de refrigeración ultra-alta para transformadores grandes	Proyectos de transmisión de energía UHV
Transformador tipo seco-	Resina fundida / impregnada al vacío	Sin aceite, a prueba de fuego,-explosión y respetuoso con el medio ambiente	Edificios comerciales urbanos, subestaciones interiores, minería.
Transformador lleno de gas-(SF6)	Aislamiento de gas SF6	Compacto, sin mantenimiento-y adecuado para entornos hostiles	Subestaciones compactas urbanas, polígonos industriales especiales.



Clasificación por material conductor de bobinado

• Transformador de bobinado de aluminio: Opción tradicional, de bajo costo y peso ligero para subestaciones de fábricas
• Transformador de bobinado de cobre: Menor pérdida, mayor eficiencia, mayor vida útil, uso cada vez más generalizado en proyectos de alto-rendimiento y-ahorro de energía.







El modelo de transformador es un código estandarizado que refleja completamente los parámetros, la estructura y el rendimiento del producto. Comprender el modelo es la base para una correcta selección y adquisición.



Diagrama de estructura del modelo





Explicación detallada de cada código



1. Código de categoría de producto

O: Autotransformador (los transformadores de potencia generales no están marcados)

H: Transformador de horno de arco eléctrico

C: Transformador de horno de inducción

Z: Transformador rectificador

K: Transformador minero

Y: Transformador de prueba



2. Código de fase

D: Transformador monofásico-

S: transformador trifásico-(el más común)



3. Código del método de enfriamiento

F: refrigerado-por aire

W: refrigerado-por agua

Nota: Los-autoenfriados-inmersos en aceite y los autoenfriados-por aire no están marcados



4. Código del método de circulación de aceite

N: Circulación natural (no marcada para tipos comunes)

O: Circulación forzada dirigida

P: Circulación forzada



5. Código numérico de bobinado

S: Tres-vueltas

Nota: El doble-bobinado no está marcado (lo más común)



6. Código de materiales conductores

L: Bobinado de aluminio

Nota: El devanado de cobre no está marcado.



7. Código del método de regulación de voltaje

Z: Regulación de voltaje en carga-

Nota: No-la regulación de voltaje de carga no está marcada



8. Nivel de rendimiento (número de serie de diseño)



Código de nivel de rendimiento	Nivel de voltaje (kV)	Parámetros de rendimiento - Sin-pérdida de carga	Parámetros de rendimiento - Pérdida de carga
7	6, 10	Cumple con GB/T 6451 Grupo II	Cumple con GB/T 6451
	Mayor o igual a 35	Cumple con GB/T 6451	Cumple con GB/T 6451
8	6, 10	Cumple con GB/T 6451 Grupo I	Cumple con GB/T 6451
	Mayor o igual a 35	10% más bajo que el promedio de GB/T 6451 Grupo I	Cumple con GB/T 6451
9	6, 10	Los transformadores de distribución cumplen con el Grado A2.	10% más bajo que el promedio de GB/T 6451
	Mayor o igual a 35	20% más bajo que el promedio de GB/T 6451 Grupo I	10% más bajo que el promedio de GB/T 6451
10	6, 10	20% más bajo que el promedio de GB/T 6451 Grupo I	10% más bajo que el promedio de GB/T 6451
	Mayor o igual a 35	30% más bajo que el promedio de GB/T 6451 Grupo I	10% más bajo que el promedio de GB/T 6451
11	6, 10	30% más bajo que el promedio de GB/T 6451 Grupo I	15% más bajo que el promedio de GB/T 6451
	Mayor o igual a 35	40% más bajo que el promedio de GB/T 6451 Grupo I	15% más bajo que el promedio de GB/T 6451



9. Código de estructura/propósito especial

Z: Bajo nivel de ruido

L: Salida de cables

X: tipo de ensamblaje en el sitio-

J: Punto neutro completamente aislado

CY: Transformador auxiliar de central eléctrica



10. Capacidad nominal y voltaje nominal

Capacidad nominal: Unidad kVA, por ejemplo, 20000, 360000

Tensión nominal: Unidad kV, por ejemplo, 110, 220



✅️Ejemplos de interpretación de modelos



Ejemplo 1: SFL7-20000/110

• S: trifásico-
• F: refrigerado-por aire
• L: Bobinado de aluminio
• 7: Nivel de rendimiento 7 (cumple con el estándar GB/T 6451)
• 20000: Capacidad nominal 20000kVA
• 110: Tensión nominal 110kVDescripción completa: Trifásico,-inmerso en aceite,-refrigerado por aire, doble-devanado, regulación de voltaje sin-carga, devanado de aluminio, transformador de potencia de 20000 kVA, 110 kV.



Ejemplo 2: SWPZ7-Z-360000/220

• S: trifásico-
• W: refrigerado-por agua
• P: Circulación forzada de aceite
• Z: Regulación de voltaje en carga-
• 7: nivel de rendimiento 7
• Z: Bajo nivel de ruido
• 360000: Capacidad nominal 360000kVA
• 220: Tensión nominal 220kVDescripción completa: Trifásico,-inmerso en aceite-, enfriado-por agua, circulación forzada de aceite, doble-devanado, regulación de voltaje en-carga, devanado de cobre, bajo nivel de ruido, transformador de potencia de 360000 kVA, 220 kV.





Como fabricante profesional de transformadores de potencia, GNEE ELECTRIC ofrece soluciones personalizadas para proyectos de energía globales, que cubren:

• Transformadores de potencia sumergidos en aceite-: Nivel de voltaje de 10 kV-500 kV, capacidad de 100 kVA-360000 kVA, serie de devanados de cobre de bajo consumo, que cumple con IEC, ANSI y otros estándares internacionales.
• Transformadores de distribución de tipo seco-: Tipo resina fundida, ignífuga y{0}}a prueba de explosiones, adecuada para interiores y entornos especiales.
• Transformadores especiales: Autotransformadores, transformadores rectificadores, transformadores mineros, etc., para escenarios industriales y mineros, nuevas energías y otros escenarios especiales.
• Servicios personalizados: Modelos-de transformadores, niveles de voltaje y parámetros de rendimiento personalizados según los requisitos del proyecto del cliente, con completo soporte posventa-y orientación técnica.



¿Por qué elegir GNEE ELECTRIC?

✅ Alta eficiencia energética: Todos los productos cumplen o superan los estándares internacionales de eficiencia energética, lo que ayuda a los clientes a reducir los costos operativos.

✅ Calidad confiable: Siga estrictamente IEC, GB y otros estándares internacionales, con pruebas y certificación completas

✅ Adaptabilidad global: Adecuado para diversos entornos de redes eléctricas en el sudeste asiático, Medio Oriente, África, Europa y América.

✅ Soluciones personalizadas: El equipo técnico profesional proporciona-servicio integral desde el diseño hasta el servicio postventa-





Los transformadores de potencia son el "corazón" del sistema eléctrico y su correcta selección y aplicación están directamente relacionadas con la seguridad, eficiencia y economía de los proyectos energéticos. Ya sea que se trate de transmisión de energía a gran-escala, distribución de energía industrial o aplicaciones en escenarios especiales, GNEE ELECTRIC puede brindarle soluciones de transformadores de energía personalizados y de alta-calidad.

Solicitar una cotización



Si tiene alguna pregunta sobre la selección de transformadores, la personalización del modelo o los parámetros técnicos, no dude en comunicarse con nuestro equipo de ventas profesional. Le proporcionaremos la solución más adecuada y una cotización competitiva.

Póngase en contacto con GNEE ELECTRIC hoy para impulsar su proyecto con soluciones de transformadores confiables y eficientes.!
