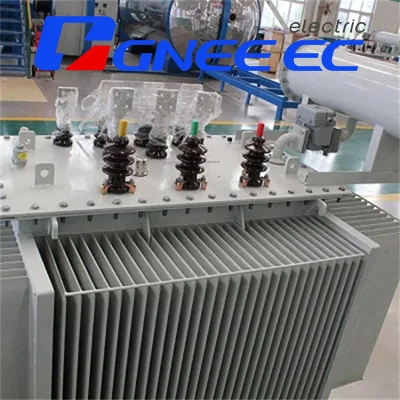

Transformador de distribución trifásico sumergido en aceite

Inmersión en aceitetransformadores de distribuciónson uno de los equipos importantes en los sistemas de suministro y distribución de energía de empresas industriales y mineras y edificios civiles. Reducen el voltaje de red de 10 (6) kV o 35 kV al voltaje de bus de 230/400 V utilizado por los usuarios. Este producto es adecuado para CA 50 (60) Hz, capacidad máxima de placa de identificación trifásica 2500 kVA (capacidad máxima de placa de identificación monofásica 833 kVA, generalmente no se recomienda el transformador monofásico) y se puede utilizar en interiores (exteriores). Cuando la capacidad es de 315 kVA o menos, se puede instalar en el poste. La temperatura ambiente no es superior a 40 grados, no inferior a -25 grados, la temperatura media diaria máxima es de 30 grados, la temperatura media anual máxima es de 20 grados y la humedad relativa no es superior al 90% (la temperatura ambiente es de 25 grados), la altitud no debe superar los 1000 m. Si no cumple con las condiciones de uso anteriores, se deberán realizar los ajustes de cuota correspondientes de conformidad con las disposiciones pertinentes de GB6450-86.

1. Transformadores sumergidos en aceite no cerrados: incluyen principalmente productos de las series S8, S9, S10 y otras, ampliamente utilizados en empresas industriales y mineras, agricultura y edificios civiles.

2. Transformadores cerrados sumergidos en aceite: incluyen principalmente S9, S9-M, S10-M y otras series de productos, comúnmente utilizados en lugares con alta contaminación por petróleo y sustancias químicas en las industrias petroleras y químicas.

3. Transformadores sumergidos en aceite sellados: disponibles principalmente en BS9, S9-, S10-, S11-MR, SH, SH12-M y otras series de productos, se pueden utilizar para la distribución de energía en varios lugares como empresas industriales y mineras, agricultura y edificios civiles.

a. El devanado de bajo voltaje de los transformadores sumergidos en aceite generalmente adopta una estructura cilíndrica con devanado de lámina de cobre, a excepción de los cables de cobre de pequeña capacidad; El devanado de alto voltaje adopta una estructura cilíndrica multicapa, lo que garantiza una distribución equilibrada de amperios-vuelta, baja fuga magnética, alta resistencia mecánica y fuerte resistencia a cortocircuitos.

b. El núcleo de hierro y el devanado adoptan medidas de sujeción, y las piezas de sujeción, como los cables de altura y de baja tensión del dispositivo, están equipadas con tuercas autoblocantes antiaflojamiento. Adoptan una estructura de núcleo que no cuelga y pueden soportar golpes durante el transporte.

c. La bobina y el núcleo de hierro se secan al vacío, y el aceite del transformador se filtra y se inyecta mediante un proceso de vacío para minimizar la humedad dentro del transformador.

d. El tanque de aceite adopta placas corrugadas, que tienen una función de respiración para compensar el cambio de volumen del aceite causado por los cambios de temperatura. Por lo tanto, este producto no tiene un tanque de almacenamiento de aceite, lo que obviamente reduce la altura del transformador.

e. Debido a la sustitución del tanque de almacenamiento de aceite por láminas corrugadas, el aceite del transformador queda aislado del exterior, lo que evita eficazmente la entrada de oxígeno y agua, lo que puede provocar una disminución del rendimiento del aislamiento.

f. Con base en los cinco puntos de rendimiento anteriores, se garantiza que el transformador sumergido en aceite no requiera reemplazo de aceite durante el funcionamiento normal, lo que reduce en gran medida el costo de mantenimiento del transformador y extiende su vida útil.
