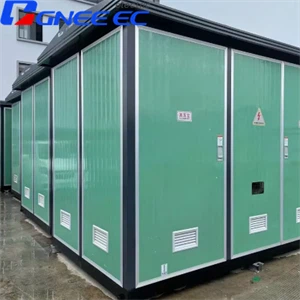

Subestación eléctrica prefabricada (E-House)
¿Tienes preguntas? Los representantes de ventas de GNEE están disponibles para el chat en vivo ahora
Enviar correo electrónico:sales@gneeelectric.com
Tel:+8615824687445
El concepto E-House (Electric Container/Shelter) define una Subestación prefabricada de Baja Tensión (BT) y/o Media Tensión (MT), realizada cumpliendo con los requisitos ambientales y los procesos del sistema al que sirve, diseñada y construida para albergar e interconectar Paneles y equipos eléctricos en diversas configuraciones y tamaños. Las subestaciones prefabricadas (E-House) se emplean en redes de distribución eléctrica de áreas urbanas, rurales, industriales, sitios de construcción, minería, plataformas petroleras, agricultura, etc. o en el caso de plantas de energía que operan con carbón, gas y/o vapor y plantas de energía renovable.
| Capacidad nominal
(kVA) |
Combinaciones de voltaje |
El designador de unión al grupo
|
Pérdida sin carga (W) |
Pérdida de carga (W) |
Voltaje de impedancia (%) |
Corriente sin carga (W) |
||
|
alta presión (kV) |
Grifos (%) |
Baja tensión (kV) |
||||||
|
30 |
6 6.3 10 10.5 10.5 |
±5% o ±2x2.5 |
0.4 |
Dinámica 11 o Yyn0 |
80 |
600/630 |
4 |
2.3 |
|
50 |
100 |
870/910 |
2 |
|||||
|
63 |
110 |
1040/1090 |
1.9 |
|||||
|
80 |
130 |
1250/1310 |
1.9 |
|||||
|
100 |
150 |
1500/1580 |
1.8 |
|||||
|
125 |
170 |
1800/1890 |
1.7 |
|||||
|
160 |
200 |
2200/2310 |
1.6 |
|||||
|
200 |
240 |
2600/2730 |
1.5 |
|||||
|
250 |
290 |
3050/3200 |
1.4 |
|||||
|
315 |
340 |
3650/3830 |
1.4 |
|||||
|
400 |
410 |
4300/4520 |
|
|||||
|
500 |
480 |
5100/5410 |
1.2 |
|||||
|
630 |
570 |
6200 |
4.5 |
1.1 |
||||
|
800 |
700 |
7500 |
1 |
|||||
|
1000 |
830 |
10300 |
1 |
|||||
|
1250 |
970 |
12000 |
0.9 |
|||||
|
1600 |
1170 |
14500 |
0.8 |
|||||
Las subestaciones eléctricas prefabricadas (Contenedores/Shelters Metálicos) están compuestas por:
- Cuadros eléctricos para el control central de los motores (MCC)
- Celdas de media tensión (MV-SWG)
- Cuadros de distribución de baja tensión CA (LV-DB)
- Cuadros de distribución de baja tensión DC, UPC y baterías (BTRY)
- Variadores de frecuencia (VFD)
- Tableros de sistemas integrados de control y seguridad (ICSS)
- Iluminación y enchufes
- Detección y extinción de incendios (FGS)
- Ventilación, aire acondicionado y presurización (HVAC)
- Cableado de equipos
Las subestaciones eléctricas prefabricadas (Contenedores/Shelters Metálicos) tienen las siguientes ventajas:
El transporte en obra de todos los cuadros eléctricos y equipos relacionados de varios proveedores en todo el mundo en un único transporte.
Reducir el esfuerzo de coordinación de las empresas implicadas en el montaje, puesta en servicio y pruebas de los equipos de la subestación proporcionando un producto "llave en mano"
Corto plazo para el diseño y ejecución.
Adaptabilidad de la solución a los requisitos técnicos, medioambientales y de seguridad
Flexibilidad y por ende reducción de costos en caso de que ocurran cambios durante el periodo de desarrollo del proyecto.
La ejecución de los ajustes de los equipos, pruebas de funcionalidad y correcciones requeridas en las instalaciones del integrador por parte del personal especializado de los productores minimiza los costos y el tiempo de implementación del proyecto.
Entrega de paquetes
