¿Cuáles son las características de la corriente en vacío de un transformador de aleación amorfa?

Como proveedor de transformadores de aleación amorfa, he tenido el privilegio de presenciar el impacto transformador que estos dispositivos innovadores tienen en la industria de la energía eléctrica. Uno de los aspectos clave que diferencia a los transformadores de aleación amorfa de sus homólogos convencionales es su característica de corriente sin carga. En este blog, profundizaremos en los detalles de lo que hace que la corriente sin carga de un transformador de aleación amorfa sea única.

Entendiendo No - Corriente de carga

Antes de explorar las características específicas de la corriente sin carga en transformadores de aleación amorfa, primero comprendamos qué es la corriente sin carga. En un transformador, la corriente sin carga es la corriente que fluye a través del devanado primario cuando el devanado secundario está en circuito abierto, es decir, no hay carga conectada al lado secundario. Esta corriente se compone de dos componentes principales: la corriente magnetizante y la corriente de pérdida del núcleo.

La corriente magnetizante es responsable de crear el campo magnético en el núcleo del transformador. Tiene un retraso del voltaje aplicado de aproximadamente 90 grados y se utiliza para superar la reluctancia del circuito magnético. La corriente de pérdida del núcleo, por otro lado, está en fase con el voltaje aplicado y está asociada con las pérdidas de potencia en el núcleo, debido principalmente a histéresis y pérdidas por corrientes parásitas.

Corriente de magnetización baja

Una de las características más destacadas de la corriente sin carga en un transformador de aleación amorfa es su baja corriente magnetizante. Las aleaciones amorfas tienen una permeabilidad magnética muy alta en comparación con los núcleos de acero al silicio tradicionales utilizados en los transformadores convencionales. La permeabilidad magnética es una medida de la facilidad con la que se puede magnetizar un material. Una alta permeabilidad magnética significa que se requiere menos fuerza magnetizante para establecer un flujo magnético determinado en el núcleo.

En un transformador de aleación amorfa, los dominios magnéticos dentro de la aleación amorfa se pueden alinear fácilmente con el campo magnético aplicado. Como resultado, la corriente magnetizante necesaria para crear el flujo magnético necesario en el núcleo se reduce significativamente. Esta baja corriente de magnetización es una gran ventaja ya que conduce a un menor consumo de energía reactiva. La potencia reactiva es la potencia que oscila entre la fuente y la carga sin realizar ningún trabajo útil, y reducirla puede mejorar el factor de potencia general del sistema eléctrico.

Pérdidas centrales reducidas

Otra característica crucial son las reducidas pérdidas en el núcleo, que afectan directamente el componente de pérdida en el núcleo de la corriente sin carga. Las aleaciones amorfas tienen estructuras atómicas únicas que dan como resultado menores histéresis y pérdidas por corrientes parásitas en comparación con el acero al silicio.

La pérdida por histéresis ocurre cuando los dominios magnéticos en el material del núcleo se invierten repetidamente a medida que el campo magnético alterno cambia de dirección. La energía necesaria para invertir estos dominios magnéticos se disipa en forma de calor, lo que provoca una pérdida de energía. Las aleaciones amorfas tienen un bucle de histéresis muy estrecho, lo que significa que se desperdicia menos energía al invertir los dominios magnéticos durante cada ciclo de la corriente alterna.

Las pérdidas por corrientes parásitas son causadas por las corrientes circulantes inducidas en el núcleo debido al cambio del campo magnético. Estas corrientes fluyen en planos perpendiculares al campo magnético y provocan un calentamiento resistivo del núcleo. Las aleaciones amorfas tienen una alta resistividad eléctrica, lo que restringe el flujo de corrientes parásitas. Esta alta resistividad, combinada con la estructura delgada en forma de cinta de los núcleos de aleación amorfa, reduce aún más las pérdidas por corrientes parásitas.

La combinación de baja histéresis y pérdidas por corrientes parásitas significa que el componente de corriente de pérdida del núcleo de la corriente sin carga es mucho menor en un transformador de aleación amorfa. Esto no sólo reduce el consumo general de energía sin carga, sino que también da como resultado una menor generación de calor en el núcleo, lo que puede extender la vida útil del transformador.

Estabilidad de temperatura

La corriente sin carga de un transformador de aleación amorfa también presenta una buena estabilidad de temperatura. Las propiedades magnéticas de las aleaciones amorfas son relativamente insensibles a los cambios de temperatura dentro de un cierto rango. A diferencia de algunos materiales de núcleo tradicionales, las características de magnetización de las aleaciones amorfas no se degradan significativamente al aumentar la temperatura.

A medida que aumenta la temperatura del núcleo de un transformador, las propiedades magnéticas del material del núcleo pueden cambiar, lo que puede provocar un aumento de la corriente sin carga. Sin embargo, en los transformadores de aleación amorfa, la baja sensibilidad de las propiedades magnéticas a la temperatura significa que la corriente sin carga permanece relativamente estable incluso bajo temperaturas de funcionamiento variables. Esta estabilidad de temperatura es importante para mantener la eficiencia y el rendimiento del transformador en una amplia gama de condiciones ambientales.

Dependencia de la frecuencia

La corriente sin carga de un transformador de aleación amorfa muestra cierta dependencia de la frecuencia. Generalmente, a medida que aumenta la frecuencia del voltaje aplicado, las pérdidas en el núcleo tienden a aumentar. Sin embargo, la tasa de aumento de las pérdidas en el núcleo con la frecuencia es menor en los transformadores de aleación amorfa en comparación con los transformadores convencionales.

Esta dependencia de la frecuencia está relacionada con la histéresis y las pérdidas por corrientes parásitas. A frecuencias más altas, los dominios magnéticos del material del núcleo se invierten con mayor frecuencia, lo que aumenta la pérdida por histéresis. Además, las pérdidas por corrientes parásitas también aumentan a medida que aumenta la frecuencia debido a la mayor tasa de cambio del campo magnético. Pero debido a las propiedades únicas de las aleaciones amorfas, como su alta resistividad y su estrecho bucle de histéresis, el aumento de las pérdidas en el núcleo y, por tanto, de la corriente sin carga con la frecuencia es menos pronunciado.

Aplicaciones y beneficios

Las características únicas de la corriente sin carga en los transformadores de aleación amorfa los hacen adecuados para una amplia gama de aplicaciones. En las redes de distribución, donde los transformadores suelen funcionar sin carga o en condiciones de carga ligera durante una parte importante del tiempo, los transformadores de aleación amorfa pueden reducir significativamente las pérdidas generales de energía. Esto conduce a ahorros de energía y facturas de electricidad más bajas tanto para los servicios públicos como para los usuarios finales.

En aplicaciones industriales, donde la calidad y la eficiencia de la energía son cruciales, la baja corriente sin carga y las reducidas pérdidas en el núcleo de los transformadores de aleación amorfa pueden mejorar el factor de potencia y reducir el consumo general de energía del sistema eléctrico. También son ideales para usar en áreas con suministro de energía limitado o donde la conservación de energía es una prioridad.

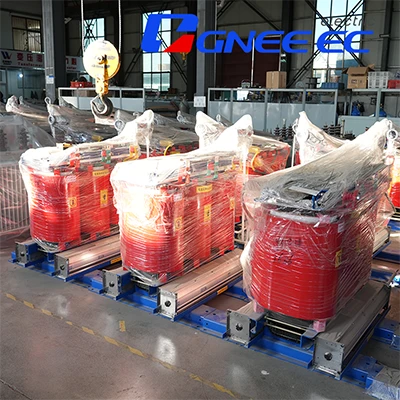

Si está buscando transformadores de alta eficiencia para su aplicación específica, nuestra empresa ofrece una amplia gama deTransformador de distribución amorfo,Transformador de núcleo de acero amorfo, yTransformador amorfoproductos. Nuestros transformadores están diseñados para aprovechar al máximo las características únicas de las aleaciones amorfas, brindándole soluciones confiables y energéticamente eficientes.

Si está interesado en obtener más información sobre nuestros productos o tiene algún requisito específico, lo invitamos a contactarnos para conversar sobre adquisiciones. Nuestro equipo de expertos estará encantado de ayudarle a encontrar el transformador adecuado para sus necesidades.

Referencias

1. "Metales amorfos en transformadores de potencia" por IEEE Power and Energy Society.
2. "Avances en transformadores de aleaciones amorfas" en el Journal of Electrical Engineering.
3. Informes técnicos de los principales fabricantes de transformadores de aleación amorfa.
