¿Cuál es el método de enfriamiento de un transformador de subestación compacto?

¡Hola! Como proveedor de transformadores de subestaciones compactos, a menudo me preguntan sobre los métodos de enfriamiento de estos dispositivos ingeniosos. Entonces, pensé que me sentaría y escribiría una publicación de blog para compartir algunas ideas sobre este tema.

Comencemos por comprender por qué el enfriamiento es tan importante para los transformadores de subestaciones compactos. Los transformadores generan calor durante su funcionamiento debido a las pérdidas eléctricas en los devanados y el núcleo. Si este calor no se gestiona adecuadamente, puede conducir a un aumento de la temperatura, lo que puede degradar los materiales de aislamiento, reducir la vida útil del transformador e incluso causar una falla completa. Por lo tanto, un método de enfriamiento efectivo es crucial para garantizar la operación confiable y eficiente del transformador.

1. Aire - Natural (un) enfriamiento

Uno de los métodos de enfriamiento más simples y comunes para los transformadores de subestaciones compactos es el enfriamiento del aire (AN). En este método, el calor generado por el transformador se disipa en el aire circundante a través de la convección natural. El aire caliente alrededor del transformador se eleva y el aire más fresco de los alrededores toma su lugar. Este ciclo continuo ayuda a transferir el calor lejos del transformador.

La ventaja de un enfriamiento es su simplicidad y bajo costo. No se requieren componentes mecánicos adicionales, lo que significa menor mantenimiento y menos posibilidades de falla mecánica. Sin embargo, tiene sus limitaciones. Un enfriamiento es adecuado para transformadores más pequeños con clasificaciones de potencia relativamente bajas. A medida que aumenta la calificación de energía, la cantidad de calor generado también aumenta, y la convección natural puede no ser suficiente para mantener el transformador a una temperatura de funcionamiento segura.

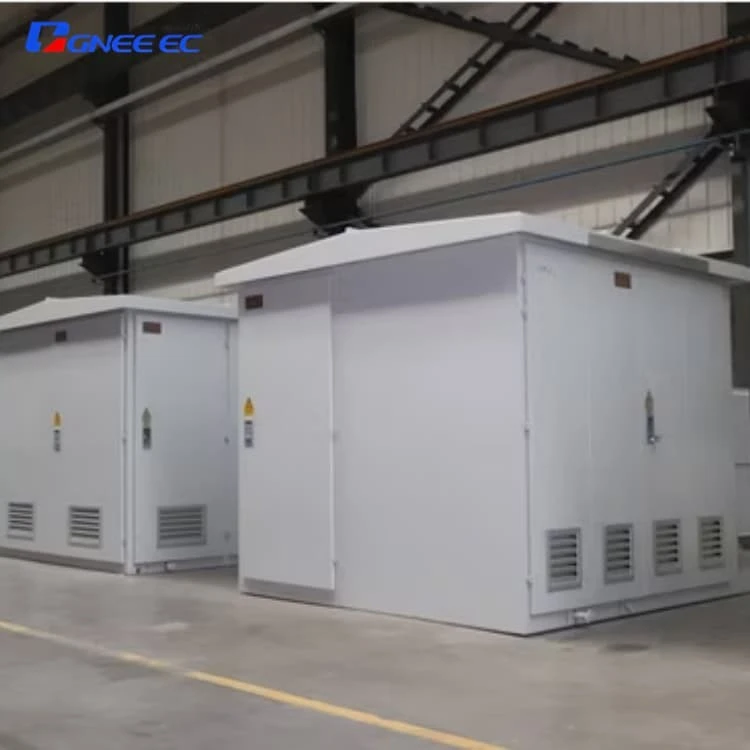

Si está buscando un transformador de subestación compacto con un enfriamiento, es posible que le interese nuestro50Hz 60Hz Outdoor European - Caja de estilo - Subestación tipo. Esta subestación está diseñada para ser eficiente y confiable, y el método de enfriamiento ayuda a mantener el transformador fresco en condiciones de funcionamiento normales.

2. Aire - Forzado (de) enfriamiento

Para superar las limitaciones de un enfriamiento, se puede utilizar el enfriamiento forzado (AF). En el enfriamiento de AF, los ventiladores se usan para soplar aire sobre la superficie del transformador. Esta circulación de aire forzada aumenta la tasa de transferencia de calor del transformador al aire circundante. Los ventiladores pueden controlarse según la temperatura del transformador, por lo que solo funcionan cuando sea necesario.

El enfriamiento de AF es más efectivo que un enfriamiento, especialmente para transformadores con calificaciones de potencia más altas. Permite que el transformador maneje más carga sin sobrecalentamiento. Sin embargo, la adición de ventiladores significa un mayor consumo de energía y más requisitos de mantenimiento. Los ventiladores deben ser revisados ​​regularmente para un funcionamiento adecuado, y los filtros (si los hay) deben limpiarse o reemplazarse.

NuestroSubestación compacta de subestación de tipo americano de 100kvaSe puede equipar con enfriamiento AF para un mejor rendimiento. La circulación del aire forzada asegura que el transformador pueda funcionar de manera eficiente incluso en condiciones de carga pesada.

3. Aceite - enfriamiento inmerso

Otro método de enfriamiento popular para transformadores de subestaciones compactos es el enfriamiento inmerso en aceite. En este método, el núcleo y los devanados del transformador se sumergen en un aceite aislante especial. El aceite no solo proporciona aislamiento eléctrico, sino que también actúa como un refrigerante.

El calor generado por el transformador se transfiere al aceite, que luego circula a través del transformador. El aceite caliente se eleva a la parte superior del tanque y se enfría a medida que pasa a través de un radiador o una bobina de enfriamiento. El aceite enfriado luego fluye al fondo del tanque para repetir el ciclo.

Aceite: el enfriamiento inmerso es muy efectivo para disipar grandes cantidades de calor. Se usa comúnmente para transformadores de tamaño medio a grande. El aceite también ayuda a proteger los componentes internos del transformador de la humedad y los contaminantes. Sin embargo, hay algunos inconvenientes. El aceite debe probarse y mantener regularmente para garantizar su calidad. También existe un riesgo de fuga de petróleo, que puede ser un peligro de incendio y una preocupación ambiental.

NuestroSubestación compacta prefabricada de 11 kVUtiliza enfriamiento inmerso en aceite para sus transformadores. Esto asegura que los transformadores puedan funcionar de manera segura y eficiente, incluso en aplicaciones exigentes.

4. Sistemas de agua - enfriados

En algunos casos, especialmente para transformadores de subestación compactos muy grandes y de alta potencia, se pueden usar sistemas enfriados por agua. El agua es un excelente refrigerante debido a su alta capacidad de calor específica. En un sistema de agua enfriado, el agua circula a través de tuberías o bobinas en contacto con la superficie del transformador o el tanque de aceite. El calor del transformador se transfiere al agua, que luego se enfría en una torre de enfriamiento separada o intercambiador de calor.

Los sistemas de agua enfriados son muy eficientes para eliminar el calor, pero también son más complejos y costosos de instalar y mantener. Hay componentes adicionales, como bombas, tuberías y torres de enfriamiento, que requieren mantenimiento y monitoreo regulares.

Elegir el método de enfriamiento correcto

Al elegir un método de enfriamiento para un transformador de subestación compacto, se deben considerar varios factores. La calificación de potencia del transformador es el factor más importante. Los transformadores más pequeños generalmente pueden sobrevivir con un enfriamiento o AF, mientras que los transformadores más grandes pueden requerir sistemas de aceite, inmersos o enfriados por agua.

El entorno operativo también juega un papel. Si la subestación se encuentra en un área caliente y húmeda, se puede requerir un método de enfriamiento más eficiente. La disponibilidad de energía para los ventiladores o bombas en el caso de los sistemas enfriados por AF o agua también debe considerarse.

En nuestra empresa, tenemos un equipo de expertos que pueden ayudarlo a elegir el método de enfriamiento adecuado para sus requisitos específicos. Ofrecemos una amplia gama de transformadores de subestaciones compactos con diferentes opciones de enfriamiento para satisfacer las necesidades de varias aplicaciones.

Si está interesado en comprar un transformador de subestación compacto o tiene alguna pregunta sobre nuestros productos, no dude en comunicarse. Siempre estamos aquí para ayudarlo a encontrar la mejor solución para su proyecto. Ya sea que se trate de una aplicación residencial pequeña a escala o un proyecto industrial a gran escala, lo tenemos cubierto.

Referencias

• Ingeniería de subestaciones eléctricas, tercera edición de Turan Gonen
• Ingeniería de transformadores: diseño, tecnología y diagnóstico de George J. Anders
