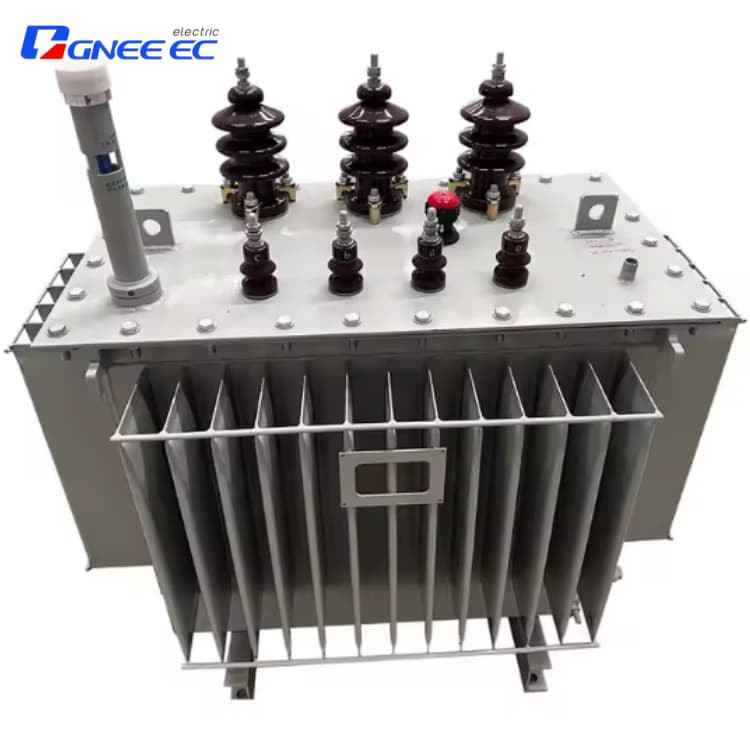

Transformador de distribución de núcleo laminado con aceite de 80kVa/10kV de aceite
Voltaje nominal: 10kV/0.4kV
Frecuencia: 50Hz/60Hz
Método de enfriamiento: enfriamiento natural con aceite
Delivery Year: 2023
Delivery Country: Australia
Key VENTAGAS:
Alta eficiencia: la estructura del núcleo laminado minimiza las pérdidas de corriente de remolino, mejorando la eficiencia energética .
Durabilidad robusta: el diseño inmobiliario de aceite mejora el rendimiento del aislamiento y extiende la vida útil .
Compatibilidad amplia: como transformador de distribución, admite diversas configuraciones de cuadrícula para aplicaciones industriales y comerciales .
Seguridad y ecológico: el diseño de tanque relleno de aceite sellado evita fugas y cumple con los estándares ambientales globales .
¿Tienes preguntas? Los representantes de ventas de GNEE están disponibles para el chat en vivo ahora
Enviar correo electrónico:sales@gneeelectric.com
Tel:+8615824687445
Descripción de los productos
| Parámetro técnico principal (puede personalizarlo de acuerdo con sus datos tecnológicos) | ||||||||||
| Calificado Capacidad (KVA) |
Combinación de voltaje | Vector Grupo |
Sin carga Pérdida (KW) |
Pérdida de carga (KW) |
Sin carga Curent% |
Cortocircuitance | Peso (kg) | |||
| Alto voltaje (KA) | Alto voltaje Rango de tapping |
Bajo voltaje (KA) | Peso de aceite | Peso bruto | ||||||
| 30 | 20-10 |
±5×2.5% ±2×2.5% |
0.4 |
Din11 |
0.09 | 0.66 | 2.1 | 5.5 |
180 | 420 |
| 50 | 0.13 | 0.96 | 2 | 150 | 495 | |||||
| 63 | 0.15 | 1.145 | 1.9 | 170 | 560 | |||||
| 80 | 0.18 | 1.37 | 1.8 | 190 | 635 | |||||
| 100 | 0.20 | 1.65 | 1.6 | 215 | 710 | |||||
| 125 | 0.24 | 1.98 | 1.5 | 250 | 840 | |||||
| 160 | 0.29 | 2.42 | 1.4 | 285 | 945 | |||||
| 200 | 0.33 | 2.86 | 1.3 | 340 | 1125 | |||||
| 250 | 0.40 | 3.35 | 1.2 | 390 | 1295 | |||||
| 315 | 0.48 | 4.01 | 1.1 | 445 | 1475 | |||||
| 400 | 0.57 | 4.73 | 1.0 | 515 | 1712 | |||||
| 500 | 0.68 | 5.66 | 1.0 | 6.0 |
460 | 1995 | ||||
| 630 | 0.81 | 6.82 | 0.9 | 565 | 2450 | |||||
| 800 | 0.98 | 8.25 | 0.8 | 635 | 2765 | |||||
| 1000 | 1.15 | 11.33 | 0.7 | 840 | 3650 | |||||
| 1250 | 1.35 | 13.20 | 0.7 | 970 | 4220 | |||||
| 1600 | 1.63 | 15.95 | 0.6 | 1105 | 4800 | |||||
| 2000 | 1.95 | 19.14 | 0.6 | 1205 | 5240 | |||||
| 2500 | 2.34 | 22.22 | 0.5 | 1300 | 5650 | |||||
Características y atributos del transformador de distribución de núcleo laminado
Este transformador de distribución de 80kVa/10kV está diseñado para una distribución de potencia estable . aprovechando la tecnología de transformador de núcleo lamined, sus láminas de acero de silicon de precisión de acero reducen las pérdidas de no carga, logro de más de 98 .} 5% de eficiencia de conversión de energía {{}}} Oil Oil oil oil oil. Aislando medio, mejorando la disipación de calor y la resistencia al cortocircuito, incluso en ambientes extremos, como las altas temperaturas o la humedad.
The hermetically sealed Oil Filled tank prevents oxidation and contamination, minimizing maintenance needs. High-purity copper windings, wrapped with multilayer insulation paper, ensure a withstand voltage exceeding 35kV. Compatible with 50Hz/60Hz dual-frequency systems, it meets global grid standards, ideal for factories, commercial complexes, and Plantas de energía renovable .
Además, las configuraciones de cambiador de tap personalizables (ajuste de voltaje de ± 5%) se adaptan a las fluctuaciones de la red . certificadas por IEC 60076, opera por debajo de los niveles de ruido de 55dB, combinando un alto rendimiento con bajo impacto ambiental .}
Componentes básicos del transformador de distribución de núcleos laminados de aceite.
EsteTransformador de distribución de núcleo laminado comprende cinco componentes centrales:
Centro: las láminas de acero de silicio laminado escalonado minimizan la pérdida de histéresis, asegurando una conducción magnética eficiente .
Bobinados: los devanados de cobre altos/de bajo voltaje adoptan una estructura de panqueques en capas con aislamiento entre capas, optimizado para Inmerso en petróleo Environmentos .
Sistema de tanques: un tanque soldado de acero sellado herméticamente con Lleno de aceite Canales de enfriamiento, con medidores de nivel de aceite y válvulas de alivio de presión .
Medio de aislamiento: El aceite mineral de alta pureza proporciona aislamiento, enfriamiento y supresión de arco, extendiendo el Transformador de distribución La vida útil .
Dispositivos de protección: los sensores de temperatura integrados, los relés de presión y los relés de gas monitorean el estado en tiempo real del Transformador de aceite.
Con un diseño compacto y una clasificación de protección IP55, se adapta a la implementación al aire libre en rejillas urbanas, parques industriales y más .
Escenarios de aplicación
El transformador de distribución de núcleo laminado sobresale en diversos escenarios:
Sector industrial
Edificios comerciales
Energía renovable
Rejillas rurales
Infraestructura crítica
video
¿Por qué elegirnos?
NalgaSigue estrictamente el proceso integral de pruebas de aceptación para garantizar que el rendimiento de cada dispositivo cumpla con los estándares . Nuestros productos y servicios se han aplicado con éxito en más de 50 países y regiones en todo el mundo . como un socio industrial global confiable, siempre estamos comprometidos a ayudar a los clientes a alcanzar su visión de desarrollo sostenible a través de productos de alta calidad y servicios completos de procesos completos {.}}}}}
Apoyo
• Pre-ventas: consultoría técnica gratuita, revisión de dibujo y capacitación de instalación .
• Aftervales:
o Garantía global durante 2 años; 5- Garantía de año en componentes centrales .
o 7 × 24- Hour Soporte remoto, respuesta de falla dentro de<24 hours.
o Manual de operación proporcionado .
Certificado de certificación SGS
Embalaje y entrega
