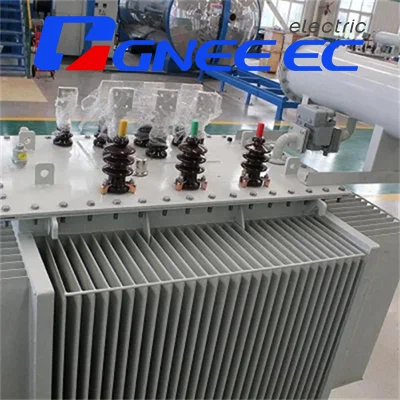

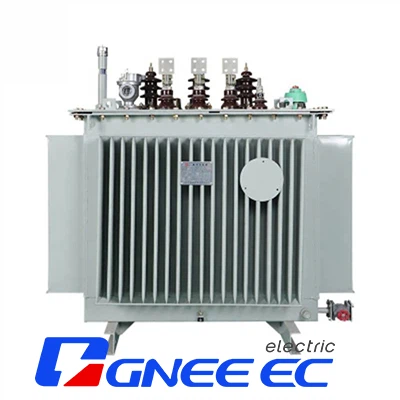

Transformador de distribución de aleación amorfa

Transformador de distribución de aleación amorfa

La característica principal de los transformadores de aleación amorfa que los diferencia de los transformadores tradicionales es que el núcleo utiliza un nuevo tipo de material magnéticamente permeable - aleación amorfa. En comparación con la pérdida sin carga del transformador con núcleo de hierro y placa de acero al silicio, se reduce en aproximadamente un 75 % y la corriente sin carga se reduce en aproximadamente un 80 %.
Envíeconsulta
Chatee ahora

¿Tiene preguntas? Los representantes de ventas de GNEE están disponibles para chatear en vivo ahora

Enviar correo electrónico-:sales@gneeelectric.com

Teléfono:+8615824687445

Henan GNEE Electric Co., Ltd. es uno de los fabricantes y proveedores más confiables de transformadores de distribución de aleación amorfa en China. Si va a comprar un transformador de distribución de aleación amorfa personalizado fabricado en China, le invitamos a obtener una cotización de nuestra fábrica. Productos de calidad y precio razonable están disponibles.



Untransformador de distribución de aleación amorfaUtiliza un nuevo tipo de material de permeabilidad magnética: la aleación amorfa. El núcleo de hierro está compuesto por una aleación amorfa y está estructurado en tres fases y cinco columnas. El núcleo de aleación amorfa se somete a un tratamiento de recocido y el yugo de hierro está asombrosamente unido. Tanto el núcleo de hierro como las bobinas tienen secciones transversales rectangulares.

Estos transformadores se utilizan ampliamente en ingeniería industrial, agricultura y comunidades urbanas, particularmente en redes eléctricas en áreas rurales y en desarrollo.

Transformador de distribución amorfoParámetros:
Tabla 1 30kVA~2500kVA, devanados dúplex trifásicos-, sin-regulación de voltaje de carga, transformador de distribución (Serie SH15)

Capacidad nominal (kVA)

Combinación de voltaje y rango de tomas

Símbolo de conexión

Sin-pérdida de carga (W)

En-Pérdida de carga (W)

Sin-carga actual (%)

Impedancia de cortocircuito-(%)

Nivel de potencia acústica dB(A)

Alto voltaje (kV)

Rango de tomas de alto voltaje (%)

Baja Tensión (kV)

30

6
6.3
10
10.5
11

±2×2.5
±5

0.4

Dyn11

33

630/600

1.50

4.0

52

50

43

910/870

1.20

53

63

50

1 090/1 040

1.10

80

60

1 310/1 250

1.00

55

100

75

1 580/1 500

0.90

125

85

1 890/1 800

0.80

59

160

100

2 310/2 200

0.60

200

120

2 730/2 600

0.60

61

250

140

3 200/3 050

0.60

315

170

3 830/3 650

0.50

64

400

200

4 520/4 300

0.50

500

240

5 410/5 150

0.50

66

630

320

6 200

0.30

4.5

800

380

7 500

0.30

68

1 000

450

10 300

0.30

1 250

530

12 000

0.20

72

1 600

630

14 500

0.20

2 000

750

18 300

0.20

5

73

2 500

900

21 200

0.20

Nota 1: Los transformadores de "Yyn0" también se pueden suministrar bajo demanda si el núcleo de hierro tiene una estructura de tres fases y tres columnas.
Nota 2: Si la capacidad nominal es de 500 kV.A o inferior, los datos de "Pérdida de carga en-" a la izquierda de la barra (/) son adecuados para Dyn11, a la derecha para Yyn0.
Nota 3: También se pueden suministrar transformadores con otros valores de pérdida bajo demanda.
Nota 4: También se pueden suministrar transformadores trifásicos-con otro rango de tomas de alto voltaje según demanda.

Transformador de distribución de aleación amorfa trifásico

amorphous alloy distribution transformer

Características de los transformadores de distribución de aleación amorfa GNEE.
  1. La pérdida sin-carga detransformadores de aleación amorfaes más de un 65% menor que el de los transformadores S11, y la corriente sin-carga se reduce en aproximadamente un 80%, lo que lleva a una reducción del costo operativo anual promedio del 22,7%.
  2. Los transformadores no tienen pérdidas estructurales y el núcleo de hierro adopta una estructura trifásica, cuatro-marco y cinco-columnas. El flujo magnético de secuencia cero-fluye a través de las columnas en ambos lados, sin pasar a través de la caja, evitando así pérdidas estructurales relacionadas con el calentamiento-.
  3. El grupo de conexión del transformador utiliza Dyn11 para reducir el impacto de los armónicos en la red eléctrica y mejorar la calidad del suministro eléctrico.
  4. El devanado de bajo-voltaje del transformador utiliza bobinas de lámina de cobre, siendo las bobinas redondas y rectangulares.
  5. La estructura del cuerpo del transformador adopta un diseño de "rama superior e inferior" para minimizar la tensión en el núcleo de hierro y garantizar el rendimiento electromagnético del núcleo de aleación amorfa de hierro.
  6. El paquete de transformadores de pequeña-capacidad utiliza tecnología de empaquetado vertical, mientras que el paquete de transformadores de gran-capacidad utiliza tecnología de empaquetado horizontal para controlar estrictamente el ruido y evitar-pérdida de carga.
  7. La caja de los transformadores adopta una estructura completamente cerrada, llena de aceite de silicona que tiene excelentes propiedades anti-oxidación, resistencia a altas- temperaturas y ciclo térmico, lo que hace que los transformadores estén esencialmente libres de mantenimiento-.
  8. Los transformadores utilizan llenado de aceite al vacío para eliminar completamente las burbujas de aire en la bobina y garantizar la estabilidad del rendimiento del aislamiento.
  9. Se instala una cubierta protectora sobre los casquillos de alto y bajo voltaje de los transformadores para evitar que los conductores queden expuestos, y se utiliza el tendido de cables para lograr una protección de aislamiento total.
Proyecto de producto de transformadores de distribución con núcleo de aleación amorfa

Amorphous distribution transformer

Caso de instalación

Amorphous core type distribution transformer

Embalaje y envío

High voltage distribution transformer

Fábrica de transformadores GNEE

Low voltage distribution transformer

Visita del cliente

3



Equipos GNEE

4



¿Cuáles son las ventajas de elegir transformadores de distribución de aleación amorfa GNEE?

GNEETenemos 16 años de experiencia en proyectos energéticos internacionales y hemos ayudado a muchos clientes en todo el mundo a completar proyectos energéticos. Por ejemplo, Canadá, México, Panamá, Ecuador, Guatemala, Honduras, Chile, El Salvador, Australia, Nueva Zelanda, España, Bélgica, Argelia, Sudáfrica, Etiopía, Pakistán, Kazajstán, etc. GNEE también cuenta con un muy buen equipo de servicio de instalación posventa-en el extranjero, por lo que si necesita transformadores, puede contactarnos.
