Transformador de potencia trifásico tipo seco-de resina fundida de 3150 kVA

Transformador de potencia trifásico tipo seco-de resina fundida de 3150 kVA

El transformador de potencia trifásico de tipo seco-de resina fundida de 3150 kVA producido por GNEE EC es un equipo de energía eficiente, respetuoso con el medio ambiente, seguro y confiable adecuado para diversos sistemas de energía industriales, comerciales y de servicios públicos.
Envíeconsulta
Chatee ahora

¿Tiene preguntas? Los representantes de ventas de GNEE están disponibles para chatear en vivo ahora

Enviar correo electrónico-:sales@gneeelectric.com

Teléfono:+8615824687445

Henan GNEE Electric Co., Ltd. es uno de los fabricantes y proveedores más confiables de transformadores de potencia trifásicos de tipo seco-de resina fundida de 3150 kva-en China. Si va a comprar un transformador de potencia de tipo seco-de resina fundida trifásico de 3150 kva-personalizado fabricado en China, le invitamos a obtener una cotización de nuestra fábrica. Productos de calidad y precio razonable están disponibles.



ElTransformador de potencia tipo seco-trifásico de resina fundida de 3150 kVA-es un transformador de potencia-media-libre de aceite cuyos devanados están moldeados en resina epoxi, lo que ofrece una conversión de energía eficiente, segura y respetuosa con el medio ambiente para plantas industriales, complejos comerciales, infraestructura y servicios públicos. Con refrigeración AN/AF, puede transportar120 % de la carga nominal con refrigeración por aire-forzado, lo que lo convierte en una opción flexible para instalaciones con picos de demanda periódicos.



Fabricado porGNEE Electrico, el transformador de resina-moldeado en seco-de 3150 kVA presenta devanados retardadores de llama-, baja descarga parcial (menor o igual a 5 pC), bajo nivel de ruido, alta capacidad de resistencia a cortocircuitos-y un sistema de aislamiento Clase F (155 grados). Solicite una cotización-directa de fábrica con informes completos de pruebas de rutina.

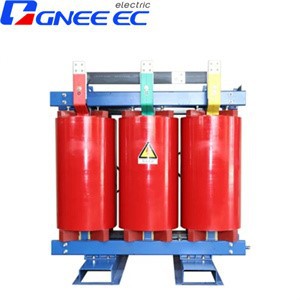

3150kVA Cast Resin Dry-Type Power Transformer

¿Qué es un transformador de tipo seco-de resina fundida de 3150 kVA?



Un transformador de tipo seco-de resina fundida encierra sus devanados en resina epoxi sólida, reemplazando el aislamiento líquido con un sistema de aislamiento sólido autoextinguible:-



  • Seguridad y resistencia al fuego.– el sistema-de resina fundida es-retardante de llama y auto-extinguible, lo que califica al transformador para ubicaciones de alta-seguridad donde están prohibidas las unidades llenas de aceite-.
  • Mantenimiento reducido– ausencia de muestreo, tratamiento o control de fugas de aceite; la instalación es más sencilla y el coste operativo-a largo plazo es menor.
  • Desempeño ambiental– Sin aceite de transformador significa que no hay riesgo de fugas ni responsabilidad por eliminación de aceite al final de su vida útil.
  • Operación eficiente– Diseño de bajas pérdidas y bajo nivel de ruido, con una capacidad nominal del 120 % disponible con refrigeración por aire-forzado (AF).
  • Alta confiabilidad– la alta resistencia mecánica, la fuerte resistencia a los cortocircuitos-, la baja descarga parcial y la buena estabilidad térmica garantizan una larga vida útil.



Consejo:En la clase de 3150 kVA, las soluciones de tipo seco-y sumergidas en aceite-se superponen en costos. Elija resina fundida cuando la unidad se encuentre dentro de un edificio, cerca de un espacio ocupado o donde se apliquen normas contra incendios y de contención de aceite; elija subestaciones sumergidas en aceite-para exteriores con objetivos de primer-coste más bajos.

Especificaciones del transformador de tipo seco-de resina fundida de 3150 kVA

Parámetro

Especificación

Capacidad nominal

3150kVA

Tensión nominal

10/0,4 kV (clase de 35 kV disponible)

Método de regulación de voltaje

Cambio de toma fuera de-circuito (sin-excitación)

Rango de regulación de voltaje

10 kV ±2×2,5%

Frecuencia

50 Hz (60 Hz opcional)

Fase

trifásico

Método de enfriamiento

AN o AN/AF (aire forzado)

Capacidad de sobrecarga

120 % de la carga nominal con refrigeración AF

Grupo de vectores

Yyn0 o Dyn11

Clase de aislamiento

Clase F (155 grados)

Potencia-Frecuencia Tensión soportada

28 kV (HV) / 3 kV (LV) en clase 10 kV; 70 kV en clase de 35 kV

Tensión soportada por impulso de relámpago

75 kV en clase de 10 kV; 170 kV en clase de 35 kV

Aumento de temperatura del devanado

Aumento promedio del devanado Menor o igual a 100 K (Clase F)

Descarga parcial

Menor o igual a 5 pC

Nivel de protección (carcasa)

Interior IP00 o IP20; exterior IP23

Impedancia de cortocircuito-

Impedancia estándar por clasificación (normalmente 8 % a 3150 kVA - confirme según la hoja de datos)

Estándar

IEC 60076 (base de diseño GB 1094 / GB/T 10228)

Consejo:La selección del gabinete es importante en esta clasificación:

  • IP00 (abierto) es normal para una sala de transformadores limpia y dedicada;
  • IP20 protege contra contacto accidental en habitaciones compartidas;
  • IP23 permite la instalación en exteriores, pero reduce ligeramente la capacidad de refrigeración. - permita esto en el tamaño.

Cast Resin Dry-Type Transformer Cast Resin Dry-Type Transformer



Verificaciones operativas y mantenimiento de transformadores de tipo seco-

Para garantizar un funcionamiento estable a largo plazo-, realice las siguientes comprobaciones periódicamente (adaptadas para construcciones de tipo seco-):

  1. Monitoreo de temperatura del devanado– realizar un seguimiento de la temperatura del punto caliente-sinuoso a través del controlador de temperatura; Los ajustes de alarma y disparo normalmente corresponden al límite de aislamiento de Clase F (155 grados). Los ventiladores deben arrancar automáticamente a la temperatura de bobinado preestablecida.
  2. Medición de carga– Mida la corriente de carga durante el período pico de cada temporada con una pinza amperimétrica. Para lograr una economía de funcionamiento continua, mantenga la carga entre el 70 % y el 80 % de la capacidad nominal; el funcionamiento sostenido por encima de este rango acelera el envejecimiento del aislamiento.
  3. Medición de voltaje– mantener la tensión secundaria dentro del ±5% del valor nominal; utilizar las tomas de apagado-para corregir la desviación sostenida (ajuste de toma sólo con el transformador des-energizado).
  4. Medición de resistencia de aislamiento– medir la resistencia de aislamiento periódicamente con el transformador des-energizado usando un megaóhmetro de 2500 V para devanados de AT y de 500 V para devanados de BT; la lectura no debe caer por debajo del 70% de la medición anterior. Registre los valores en un registro de tendencias.
  5. Controles visuales y de limpieza.– Inspeccione si hay acumulación de polvo en los devanados (limpie con aire comprimido seco), superficies de resina agrietadas, conexiones flojas y ruidos anormales.



Dry-Type Transformers Dry-Type Transformers

Aplicaciones del transformador de potencia tipo seco-de 3150 kVA

  • Plantas industriales de fabricación e industrias de procesos.
  • Complejos comerciales, hoteles, hospitales y aeropuertos
  • Centros de datos e instalaciones de TI
  • Distribución de energía para servicios públicos e infraestructura.
  • Plantas de energía renovable y centros de carga de vehículos eléctricos
  • Edificios y sitios con estrictos requisitos-de protección contra incendios



¿Por qué elegir GNEE eléctrico?

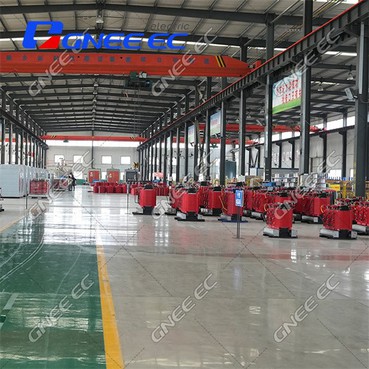

  • Fabricación avanzada– líneas de bobinado automático, equipos de fundición al vacío y un moderno taller de transformadores de tipo seco-.
  • Capacidad de prueba completa– pruebas de rutina según IEC 60076, incluida la medición de descargas parciales en cada unidad; Pruebas de tipo disponibles.
  • Certificaciones internacionales– Sistemas ISO 9001 / ISO 14001 / ISO 45001; Inspección CE y de terceros-para proyectos de exportación.
  • Entrega global– productos suministrados a más de 50 países y regiones.
  • Soporte de ingeniería– consultoría técnica preventa, revisión de planos, orientación de instalación y respuesta postventa 7×24.



Dry-Type Power TransformerDry-Type Power Transformer

Envíe su capacidad nominal, relación de voltaje, grupo vectorial, gabinete y condiciones del sitio. - El equipo de ingeniería de GNEE confirmará la solución técnica y proporcionará una cotización directa-de fábrica con planes de prueba y plazos de entrega dentro de las 24 horas.

Póngase en contacto con GNEE Electric ahora para su proyecto de transformador de resina fundida de 3150 kVA.

Solicitar una cotización



Preguntas frecuentes

P1: ¿Qué significa "resina fundida" en un transformador de tipo seco-?

R: Significa que los devanados están encapsulados en resina epoxi fundida al vacío. El aislamiento sólido reemplaza el aceite líquido, lo que proporciona al transformador características -ignífugas y autoextinguibles y elimina las fugas de aceite y el mantenimiento.



P2: ¿Cómo puede el transformador de resina fundida de 3150 kVA soportar una carga del 120%?

R: Con el sistema de enfriamiento de aire-forzado (AF) opcional, los ventiladores soplan aire filtrado a través de los devanados, lo que aumenta la eliminación de calor para que el transformador pueda transportar continuamente aproximadamente el 120 % de su capacidad nominal-(aire-natural).



P3: ¿Qué clase de aislamiento y aumento de temperatura se aplican?

R: El estándar es aislamiento Clase F (límite de 155 grados) con un aumento de temperatura promedio del devanado menor o igual a 100 K según IEC 60076-11. La clase H está disponible para un margen térmico adicional.



P4: ¿Qué clasificaciones de protección de gabinetes están disponibles?

A: IP00 (abierto, para salas dedicadas), IP20 (cerramiento interior estándar) e IP23 (ambientes exteriores o polvorientos). Clasificaciones más altas/personalizadas están disponibles a pedido.



P5: ¿El transformador es adecuado para instalación en exteriores?

R: Sí, con una carcasa IP23 o superior y protección adecuada del sitio contra el sol directo, la contaminación intensa y las inundaciones. Confirme las condiciones del sitio en la etapa de cotización.



P6: ¿Qué mantenimiento necesita un transformador de tipo seco-de resina fundida?

R: Solo mantenimiento reducido: limpieza periódica del polvo de los devanados, medición de la resistencia de aislamiento-, comprobaciones de conexión y verificación del controlador de temperatura-. No se requiere muestreo ni tratamiento de aceite.



P7: ¿Qué pruebas se realizan antes del parto?

R: Las pruebas de rutina según IEC 60076 incluyen resistencia del devanado, relación de voltaje y grupo vectorial, sin-carga y pérdida de carga, descarga parcial (menor o igual a 5 pC), fuente-separada y pruebas de resistencia a sobretensión inducida. Los informes de prueba de tipo-están disponibles previa solicitud.
