Comprensión de los grupos de vectores: por qué Dyn11 es la opción superior para transformadores sumergidos en aceite trifásicos de 500 kVA

En el mundo de la distribución de energía,Transformadores sumergidos en aceite trifásicos de 500 kVADyn11se han convertido en la opción preferida para proyectos industriales, comerciales y de infraestructura. En GNEE Electric, somos un fabricante profesional de transformadores con años de experiencia en exportación, que ofrece transformadores sumergidos en aceite-de alto rendimiento-diseñados para estándares globales y diversos entornos de aplicaciones.



Comprender los grupos de vectores de transformadores es fundamental a la hora de seleccionar el equipo adecuado. Entre todas las configuraciones, Dyn11 se destaca por su confiabilidad, flexibilidad y compatibilidad con los sistemas de energía modernos. En este artículo, exploraremos por qué Dyn11 es ampliamente reconocido como la opción superior para transformadores sumergidos en aceite de 500 kVA.





Los grupos de vectores definen la diferencia de fase y la configuración del devanado entre los lados primario y secundario de un transformador. ParaTransformadores sumergidos en aceite trifásicos de 500 kVA Dyn11, la designación se puede desglosar de la siguiente manera:

• D (Delta): El devanado de alto voltaje está conectado en triángulo
• y (estrella): El devanado de baja tensión está conectado en estrella.
• norte (neutro): El punto neutral está disponible
• 11 (posición del reloj): Indica un cambio de fase de 30 grados (LV adelanta a HV 30 grados)



Esta configuración garantiza una transformación de voltaje estable y compatibilidad con los sistemas de red, lo que convierte a Dyn11 en uno de los grupos vectoriales más utilizados en todo el mundo.





Supresión de armónicos superior en transformadores Dyn11

Una de las principales ventajas deTransformadores sumergidos en aceite trifásicos de 500 kVA Dyn11es su capacidad para suprimir terceros armónicos. La conexión delta en el lado de alto-voltaje permite que las corrientes circulantes eliminen la distorsión armónica, lo que mejora la calidad general de la energía.



Estabilidad del sistema mejorada con la configuración Dyn11

Los transformadores Dyn11 proporcionan una mejor estabilidad de voltaje en condiciones de carga desequilibrada. Esto es especialmente importante en entornos industriales donde las cargas fluctúan con frecuencia.



Disponibilidad neutral para aplicaciones flexibles

El devanado secundario-conectado en estrella proporciona un punto neutro, lo que permite cargas trifásicas-y monofásicas-. Esto hace que los transformadores Dyn11 sean ideales para aplicaciones de carga mixta-como fábricas, edificios comerciales y distribución residencial.

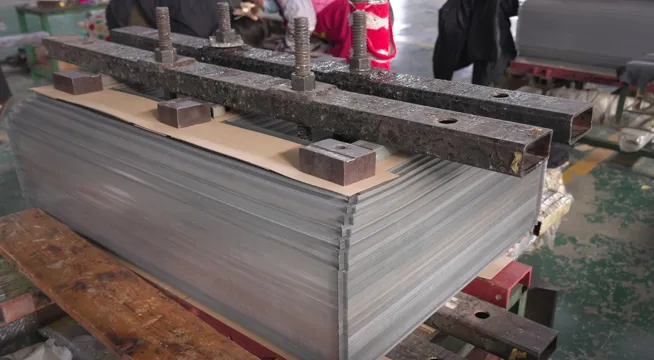

Línea de producción en fábrica – taller de ensamblaje de núcleos de transformadores





Para industrias como la manufactura, la minería y la construcción, la confiabilidad y la eficiencia son fundamentales.



Transformadores sumergidos en aceite trifásicos de 500 kVA Dyn11ofrecen varias ventajas en estos entornos exigentes:

• Distorsión de voltaje reducida, asegurando un funcionamiento estable del equipo
• Mejor tolerancia a fallos, especialmente durante cortocircuitos
• Alta eficiencia, reduciendo las pérdidas de energía y los costos operativos



En GNEE Electric, nuestros transformadores Dyn11 están diseñados con núcleos de acero al silicio de alta-calidad y devanados de cobre para garantizar una larga vida útil y un bajo mantenimiento.





Transformadores Dyn11 vs Yyn0

• Dyn11 proporciona cambio de fase, reduciendo los armónicos
• Yyn0 carece de capacidad de supresión de armónicos
• Dyn11 es más adecuado para redes modernas



Transformadores Dyn11 vs Dyn1

• Dyn11 tiene un desplazamiento de fase más comúnmente aceptado
• Operación en paralelo más sencilla con otros transformadores
• Ampliamente utilizado en estándares internacionales.



Esto haceTransformadores sumergidos en aceite trifásicos de 500 kVA Dyn11la configuración preferida para la mayoría de los proyectos de exportación.



Envío de transformadores – unidades empacadas listas para exportación en cajas de madera





A continuación se muestra una tabla de especificaciones típica como referencia:

Parámetro	Valor
Capacidad nominal	500kVA
Relación de voltaje	11kV / 0,4kV (personalizable)
Grupo de vectores	Dyn11
Frecuencia	50Hz/60Hz
Método de enfriamiento	ONAN (Aceite Natural Aire Natural)
Voltaje de impedancia	4% – 6%
Sin-pérdida de carga	Menor o igual a 680 W
Pérdida de carga	Menor o igual a 6000 W
Clase de aislamiento	A / B / F
Aumento de temperatura	Menor o igual a 60K
Material de bobinado	Cobre / Aluminio
Clase de protección	IP00 / IP23 (opcional)
Estándares	IEC, ANSI, GB

En GNEE, también admitimos la personalización OEM/ODM según los requisitos del proyecto.





Gracias a su versatilidad,Transformadores sumergidos en aceite trifásicos de 500 kVA Dyn11son ampliamente utilizados en:

• Plantas industriales e instalaciones de fabricación.
• Edificios comerciales y centros comerciales.
• Proyectos de energías renovables (parques solares y eólicos)
• Proyectos de infraestructura (ferrocarriles, aeropuertos)
• Sistemas de distribución de energía residencial.

Su capacidad para manejar cargas mixtas y mantener la estabilidad del voltaje los hace altamente confiables en varios sectores.



Instalación de transformador en-sitio





Como fabricante de confianza, GNEE Electric ofrece:

• Estricto control de calidaddesde las materias primas hasta las pruebas finales
• Entrega rápidacon capacidad de producción estable
• Experiencia exportadora globalen Asia, Medio Oriente, África y América del Sur
• Apoyo técnicoincluyendo selección, orientación de instalación y servicio postventa-



Entendemos los desafíos reales que enfrentan los compradores-como la inestabilidad del voltaje, los entornos hostiles y los plazos ajustados de los proyectos-y brindamos soluciones personalizadas para satisfacer estas necesidades.





En conclusión,Transformadores sumergidos en aceite trifásicos de 500 kVA Dyn11destacan por su superior supresión de armónicos, estabilidad del sistema y flexibilidad en todas las aplicaciones. Ya sea para proyectos industriales, comerciales o de infraestructura, Dyn11 sigue siendo el grupo de vectores más confiable y ampliamente aceptado.
