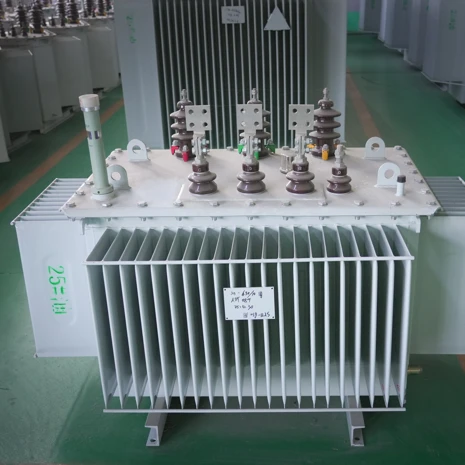

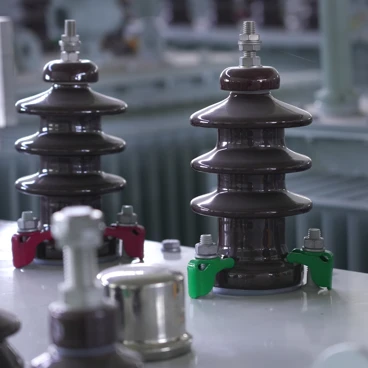

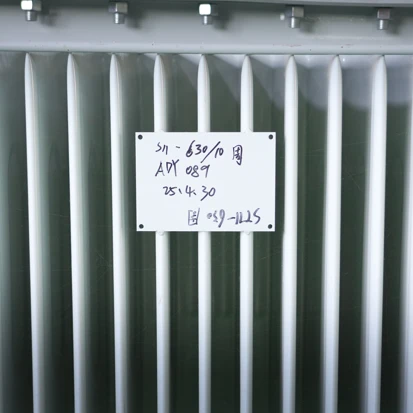

Transformador de distribución sumergido en aceite de 630 kVA 10 kV/0,4 kV



El transformador sumergido en aceite de 630 kVA 10 kV/0,4 kV es uno de los transformadores de distribución más utilizados en proyectos comerciales, industriales, de servicios públicos, de energía renovable y de infraestructura. Se fabrica comúnmente en series de transformadores S11, S13 y de eficiencia energética-y está diseñado para reducir redes eléctricas de voltaje medio-a sistemas de distribución de voltaje bajo-.



Un transformador lleno de aceite-estándar de 630 kVA cumple con IEC 60076, GB 1094, IEEE C57 y otras normas internacionales. Presenta una baja pérdida sin carga, un voltaje de impedancia estable, un rendimiento de aislamiento confiable y una larga vida útil. Las aplicaciones típicas incluyen fábricas, plantas de energía solar, estaciones de carga de vehículos eléctricos, edificios comerciales, hospitales, operaciones mineras y proyectos de electrificación rural.





La siguiente tabla muestra las especificaciones típicas de un transformador de distribución sumergido en aceite de 630 kVA.

Artículo	Valor estándar
Capacidad nominal	630kVA
Alto voltaje	10kV/11kV
Bajo voltaje	0,4kV
Frecuencia	50Hz/60Hz
Fase	Trifásico
Método de enfriamiento	ONÁN
Grupo de vectores	Dyn11
Cambiador de toques	±2×2,5 % o ±5 % de descuento-Circuito
Voltaje de impedancia	4%–6%
Sin-carga actual	Menor o igual al 1,0%
Clase de aislamiento	Clase A
Aceite para transformadores	Aceite mineral/aceite de éster FR3
Estándar	IEC 60076/GB 1094
Grado de protección	IP23-IP54 (Opcional)



¿Necesita una cotización con su voltaje exacto, límites de pérdida y certificación local?
Solicite una hoja de especificaciones personalizada para transformadores de 630 kVA (S11/S13/aceite éster/tipo sellado) y reciba una cotización FOB firme dentro de las 24 horas.



Solicitar una cotización



Las pérdidas de los transformadores afectan directamente los costos operativos y la eficiencia energética.



Tipo de transformador	Sin-pérdida de carga	Pérdida de carga
S11-630kVA	980W	6200W
S13-630kVA	760W	5960W
Tipo de eficiencia energética	600–700W	5600–5900W



La serie S13 puede reducir las pérdidas sin carga entre un 20 % y un 30 % aproximadamente en comparación con los transformadores S11 convencionales, lo que ayuda a los usuarios a reducir el consumo de electricidad durante toda la vida útil del transformador.





La cantidad de aceite depende del diseño, el fabricante, el sistema de refrigeración y la clase de eficiencia.



Tipo de transformador	Capacidad de aceite
Estándar 630kVA	500–650 litros
Tipo de curador	550–700 litros
Tipo completamente sellado	500–650 litros



El aceite aislante realiza tres funciones críticas:



• Aislamiento eléctrico
• Disipación de calor
• Supresión de arco



Las pruebas periódicas de aceite ayudan a garantizar-la confiabilidad del transformador a largo plazo.



El peso del transformador varía según los estándares de diseño y los materiales.



Componente	Peso
Parte activa	1200-1600 kilogramos
Aceite para transformadores	450–650 kilos
Tanque y accesorios	600–900 kilos
Peso Total	2200-3200 kilogramos



La planificación del transporte siempre debe considerar tanto el peso del envío como los requisitos de elevación.





Dimensión	Valor aproximado
Longitud	1500-1900 milímetros
Ancho	900–1200 milímetros
Altura	1400–1800 milímetros



Las dimensiones reales pueden variar según el nivel de voltaje, la estructura de enfriamiento y las especificaciones del cliente.





Edificios Comerciales

Un transformador de aceite de 630 kVA normalmente alimenta un complejo comercial de 10 000 a 15 000 m² y cuesta entre un 30 y un 40 % menos que el tipo seco para subestaciones exteriores o en sótanos.



Plantas Industriales

Maneja cargas pesadas de motor con una capacidad de sobrecarga a corto plazo del 150 % mientras se encuentra al aire libre, lo que ahorra valioso espacio en la fábrica.



Proyectos de energía solar

La unidad de 630 kVA coincide con paneles solares de 600 a 700 kWp y su construcción de aceite sellado resiste los cambios diarios de temperatura y la exposición a los rayos UV en granjas fotovoltaicas.



Estaciones de carga para vehículos eléctricos

Un transformador de aceite de 630 kVA admite cargadores rápidos de 10 a 15 CC y gestiona los ciclos de carga diarios rápidos mejor que el tipo seco debido a una disipación superior del calor del aceite.



Electrificación Rural

Los transformadores de aceite sellados de 630 kVA montados en postes suministran entre 300 y 500 hogares o bombas de riego, sin necesidad de construcción y con solo intervalos de mantenimiento de 5 años.




El conservador de aceite tipo cápsula-completamente sellado evita la oxidación y el ingreso de humedad al aceite del transformador.



Una cápsula de goma flexible está instalada dentro del tanque conservador. A medida que el aceite del transformador se expande durante el funcionamiento, la cápsula se comprime. Cuando el aceite se enfría y se contrae, la cápsula vuelve a expandirse. Esto aísla completamente el aceite del aire ambiente.



• Previene la oxidación
• Previene la absorción de humedad
• Reduce los requisitos de mantenimiento.
• Extiende la vida útil del transformador



Esta construcción es estándar en muchos transformadores totalmente sellados S13-M modernos.






Dyn11 es el grupo vectorial más común para transformadores de distribución de 630kVA.



• D=Devanado de alto-voltaje conectado en delta
• y=Devanado de bajo-voltaje conectado en estrella (estrella)
• n=Punto neutro disponible en el lado BT
• 11=30 grado de desplazamiento de fase


Beneficios de Dyn11:


• Reduce las corrientes del tercer armónico.
• Proporciona un punto neutral estable
• Permite operación paralela
• Mejora la calidad de la energía.



El voltaje de impedancia estándar para un transformador de 630 kVA 10 kV/0,4 kV suele ser del 4,0 % o 4,5 %.



El voltaje de impedancia representa el porcentaje del voltaje primario nominal requerido para producir-corriente de carga completa cuando el devanado secundario está en cortocircuito-.



Con un voltaje de impedancia del 4 %, la corriente teórica de cortocircuito-en los terminales de BT es aproximadamente 25 veces la corriente nominal.




Parámetro	S11	S13
Sin-pérdida de carga	Más alto	Más bajo
Eficiencia Energética	Estándar	Alto
Costo operativo	Más alto	Más bajo
Inversión inicial	Más bajo	Más alto
Costo del ciclo de vida	Más alto	Más bajo

Para proyectos con operación continua y larga vida útil, los transformadores S13 generalmente brindan mejores retornos económicos a través de menores pérdidas de energía.



¿Listo para realizar pedidos para su estación de vehículos eléctricos, parque solar o proyecto industrial?
Suministramos aceite de 630kVA.-inmersoTransformadores con certificados IEC/CE/UL, devanados de cobre como estándar y entrega rápida a África, Sudeste Asiático, Medio Oriente y Europa.
Envíe su consulta (cantidad, voltaje, puerto de destino) para obtener un descuento por volumen y un plazo de entrega de un día hábil.



Solicitar una cotización



P1: ¿Cuál es la diferencia entre los transformadores S11 y S13 630kVA?



R: S13 reduce la pérdida sin carga entre un 27 % y un 30 % aproximadamente y, al mismo tiempo, proporciona una mayor eficiencia energética con una inversión inicial ligeramente superior.



P2: ¿Cuál es la capacidad de aceite de un transformador de 630 kVA?



R: Normalmente entre 430 y 650 kg (aproximadamente entre 480 y 730 litros), según el diseño y el fabricante.



P3: ¿Puede un transformador de 630 kVA soportar cargas de estaciones de carga de vehículos eléctricos?



R: Sí. Puede admitir aproximadamente entre 10 y 15 cargadores rápidos de CC, según la potencia del cargador y la diversidad de demanda.



P4: ¿Cuál es la corriente de carga total de un transformador de 630 kVA 10 kV/0,4 kV?



A: lado BT ≈ 909A. Lado AT ≈ 36,4A.



P5: ¿Cuántas casas puede alimentar un transformador de 630 kVA?



R: Aproximadamente entre 250 y 300 viviendas en condiciones de demanda promedio, o entre 400 y 500 viviendas cuando se aplican factores de diversidad.



P6: ¿Qué método de enfriamiento se utiliza en los transformadores sumergidos en aceite-de 630 kVA?



R: ONAN (Aceite Natural Aire Natural).



P7: ¿Cuál es la vida útil típica de un transformador sumergido en aceite-de 630 kVA?



R: Normalmente, entre 25 y 30+ años con el mantenimiento adecuado.



P8: ¿Se pueden utilizar transformadores de 630 kVA para aplicaciones de aumento-?



R: Sí. Se utilizan ampliamente en plantas de energía solar, parques eólicos y sistemas de almacenamiento de energía en baterías para la integración en la red.
