Diferencias clave entre el transformador sumergido en aceite de 630 kVA y los transformadores de tipo seco-

En los sistemas de distribución de energía, seleccionar el tipo de transformador correcto es fundamental para garantizar un suministro eléctrico confiable y eficiente. Entre los transformadores de distribución comúnmente utilizados, elTransformador sumergido en aceite de 630kVAytransformadores de tipo seco-son dos soluciones ampliamente adoptadas para aplicaciones de energía de capacidad-mediana.



A Transformador sumergido en aceite de 630kVAUtiliza aceite mineral aislante para enfriar y proteger los componentes internos como el núcleo y los devanados. El aceite circula dentro del tanque del transformador y disipa el calor a través de radiadores externos. Este diseño proporciona un excelente rendimiento de refrigeración y estabilidad operativa-a largo plazo.



Los transformadores de tipo seco-, por otro lado, dependen de la refrigeración por aire en lugar del aislamiento de aceite. Sus devanados suelen estar encapsulados con resina epoxi o aislados con materiales especiales para garantizar el aislamiento eléctrico.



A los fabricantes les gustaGNEE Electrico, que se especializa en transformadores de distribución de energía, normalmente ofrece transformadores de tipo-llenos de aceite y secos-para cumplir con los diferentes requisitos del proyecto. Comprender sus diferencias estructurales y de rendimiento ayuda a los ingenieros y equipos de adquisiciones a elegir el equipo más adecuado.

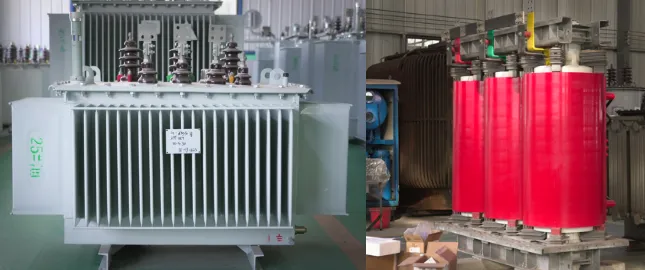

Imagen comparativa que muestra un transformador sumergido en aceite y un transformador de tipo seco-uno al lado del otro





Una de las diferencias más notables entre los dos tipos de transformadores radica en su estructura interna y diseño de refrigeración.



Estructura de transformador sumergido en aceite

ElTransformador sumergido en aceite de 630kVAContiene un tanque sellado lleno de aceite de transformador. Dentro del tanque se encuentran:

• núcleo de acero laminado al silicio
• bobinados de cobre o aluminio
• sistema de aislamiento
• radiadores de refrigeración

El aceite tiene dos propósitos principales: aislamiento y disipación de calor.



Estructura de transformador de tipo seco-

Los transformadores de tipo seco-eliminan la necesidad de aceite. En cambio, sus devanados están protegidos mediante resina epoxi o impregnación de presión al vacío (VPI). El enfriamiento se logra mediante flujo de aire natural o ventilación de aire forzado.

Debido a que no contienen aceite, los transformadores de tipo seco-se suelen utilizar en entornos donde la seguridad contra incendios es una preocupación.

Núcleo interno y estructura de devanado de un transformador dentro de un taller de fábrica.





El rendimiento de la refrigeración juega un papel importante en la confiabilidad y la capacidad de carga del transformador.



Sistema de enfriamiento de aceite

MayoríaTransformadores sumergidos en aceite de 630 kVAutilice el método de enfriamiento ONAN, que significa:

• Aceite Circulación natural
• Aire Enfriamiento natural

El aceite del transformador absorbe el calor generado por el núcleo y los devanados y lo transfiere a los radiadores externos.



Este sistema proporciona:

• disipación de calor eficiente
• temperatura de funcionamiento estable
• mayor vida útil del equipo



Refrigeración por aire en transformadores de tipo seco-

Los transformadores de tipo seco-dependen del enfriamiento por aire natural (AN) o del enfriamiento por aire forzado (AF). A veces se instalan ventiladores para mejorar la disipación del calor.

Sin embargo, la refrigeración por aire es generalmente menos eficiente que la refrigeración por aceite, lo que significa que los transformadores de tipo seco-a menudo tienen una menor capacidad de sobrecarga.



Aletas del radiador y sistema de refrigeración en tanque de transformador sumergido en aceite





Al comparar el rendimiento del transformador, se deben considerar varios parámetros, incluida la pérdida de energía, la eficiencia y la estabilidad operativa.



Eficiencia Energética

Los transformadores sumergidos en aceite normalmente proporcionanmejor transferencia de calor y temperaturas de funcionamiento más bajas, lo que contribuye a una mayor eficiencia durante el funcionamiento-a largo plazo.



Capacidad de carga

ElTransformador sumergido en aceite de 630kVAgeneralmente puede manejar cargas más pesadas y tiene una mayor capacidad de sobrecarga en comparación con transformadores de tipo seco-de capacidad similar.



Requisitos de mantenimiento

Los transformadores sumergidos en aceite requieren inspección y mantenimiento periódicos del aceite. Los transformadores de tipo seco-requieren menos mantenimiento de rutina, pero pueden requerir una gestión de enfriamiento más avanzada en condiciones de carga alta-.





Cada tipo de transformador es adecuado para diferentes entornos de instalación.



Aplicaciones de transformadores sumergidos en aceite

ElTransformador sumergido en aceite de 630kVAse usa comúnmente en:

• subestaciones de distribución de energía al aire libre
• fábricas industriales
• proyectos de minería e industria pesada
• sistemas de energía de infraestructura
• Redes de distribución rurales y urbanas.

Estos transformadores son especialmente adecuados para instalaciones en exteriores.



Aplicaciones de transformadores de tipo seco-

Los transformadores de tipo seco-a menudo se instalan en ambientes interiores donde la seguridad contra incendios es importante, como:

• edificios comerciales
• hospitales
• centros comerciales
• instalaciones subterráneas
• edificios altos-

Su diseño-sin aceite reduce el riesgo de fugas de aceite o de incendio.





El costo es otro factor importante al seleccionar un transformador.



Costo de compra inicial

Los transformadores de tipo seco-generalmente tienen unprecio de compra más altoen comparación con transformadores sumergidos en aceite de la misma capacidad.



Costo operativo

Los transformadores sumergidos en aceite suelen tener temperaturas de funcionamiento más bajas y una mayor eficiencia, lo que puede reducir las pérdidas de electricidad a largo plazo-.



Entorno de instalación

Si el transformador se instala al aire libre o en entornos industriales, un transformador sumergido en aceite suele ser más económico. Para instalaciones interiores con estrictos requisitos de seguridad, a menudo se prefieren los transformadores de tipo seco-.





A continuación se muestra una comparación simplificada entre los dos tipos de transformadores.

Característica	Transformador sumergido en aceite de 630kVA	Transformador de tipo seco-
Método de enfriamiento	Enfriamiento natural del aceite	Refrigeración por aire
Medio de aislamiento	Aceite de transformador	Resina epoxi o aire.
Instalación	Mayormente al aire libre	Mayormente interior
Disipación de calor	Excelente	Moderado
Capacidad de sobrecarga	Más alto	Más bajo
Mantenimiento	Se requiere inspección de aceite	Menor mantenimiento
Costo inicial	Más bajo	Más alto
Riesgo de incendio	Mayor (presencia de aceite)	muy bajo





Ambos tipos de transformadores tienen sus propias ventajas según el entorno de instalación y los requisitos operativos. ElTransformador sumergido en aceite de 630kVAOfrece un excelente rendimiento de refrigeración, una fuerte capacidad de sobrecarga y un menor costo de compra, lo que lo hace ampliamente utilizado en sistemas de distribución de energía al aire libre y aplicaciones industriales.



Los transformadores de tipo seco-son más adecuados para entornos interiores donde la seguridad contra incendios y la instalación compacta son prioridades.
