Componentes principales y estructura del transformador sumergido en aceite de 750 kVA

Comprender la arquitectura interna de su equipo eléctrico es el primer paso para garantizar la confiabilidad de la red-a largo plazo.



EnGNEE, somos un líder mundialTransformador sumergido en aceite de 750 kVA.fabricante y proveedor, dedicado a ofrecer soluciones energéticas de alto-rendimiento para los sectores industrial y de servicios públicos.



Con más de 18 años de excelencia en ingeniería, nuestra fábrica produce transformadores que cumplen con los estándares internacionales más estrictos (IEC, IEEE y ANSI).



Esta guía proporciona un desglose científico de laTransformador sumergido en aceite de 750 kVA.estructura, ayudando a los ingenieros y especialistas en adquisiciones a tomar decisiones informadas sobre sus necesidades de distribución de energía.





La eficiencia de un transformador está determinada principalmente por su corazón electromagnético. en unTransformador sumergido en aceite de 750 kVA., el núcleo y los devanados trabajan en conjunto para facilitar la transformación de voltaje con una mínima pérdida de energía.



Núcleo magnético de alta-permeabilidad

GNEE utiliza acero al silicio de grano orientado-laminado en frío-de alta-calidad-(CRGO) para el núcleo. El núcleo se construye utilizando un método de apilamiento de "juntas de solapamiento" de varios-pasos, lo que reduce significativamente las pérdidas sin-carga y los niveles de ruido. El núcleo también está tratado con un revestimiento aislante especial para evitar la circulación de corrientes parásitas, asegurando laTransformador sumergido en aceite de 750 kVA.permanece fresco y eficiente bajo carga continua.



Bobinados de precisión de cobre o aluminio

Los devanados son los "músculos" del transformador. Para nuestroTransformador sumergido en aceite de 750 kVA.En estos modelos utilizamos cobre electrolítico de alta-pureza o aluminio de alta-calidad. Cada capa está separada por papel aislante de alta-densidad que se ha secado al vacío-para garantizar la máxima rigidez dieléctrica. La estructura del devanado está diseñada para resistir la expansión térmica y las tensiones mecánicas de eventos de cortocircuito-.

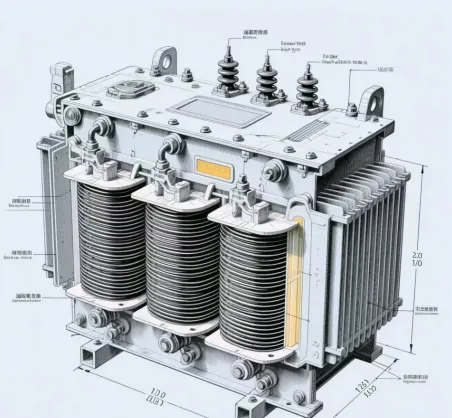

Una vista interna detallada del conjunto de devanado y núcleo del transformador sumergido en aceite de 750 kVA





La integridad estructural y la eficiencia de enfriamiento de unTransformador sumergido en aceite de 750 kVA.son los que definen su vida útil. Dado que estas unidades suelen funcionar en entornos exteriores hostiles, el tanque debe ser robusto y térmicamente conductor.



Paredes de tanque corrugadas y radiadores

La disipación de calor en una unidad-llena de aceite se logra mediante convección natural (ONAN). Las paredes del tanque de una GNEETransformador sumergido en aceite de 750 kVA.Están diseñados con aletas corrugadas o radiadores desmontables. Esto aumenta la superficie expuesta al aire, lo que permite que el aceite del transformador se enfríe rápidamente a medida que circula. Nuestros tanques están hechos de placas de acero de alta-resistencia, que están granalladas-y recubiertas con polvo-para evitar la corrosión en áreas húmedas o costeras.



Proceso de llenado de aceite al vacío

Para garantizar que el aceite aislante funcione al máximo, GNEE emplea un estricto proceso de llenado al vacío-. Al eliminar todo el aire y la humedad del tanque antes del sellado, evitamos la oxidación del aceite del transformador. Esta meticulosa atención a laTransformador sumergido en aceite de 750 kVA.La estructura garantiza una vida útil que suele superar los 25 años.





A Transformador sumergido en aceite de 750 kVA.Está equipado con varios componentes externos críticos que facilitan la conexión y protegen la maquinaria interna de fallas.



Bujes de alta y baja tensión:Estos aisladores de porcelana o resina permiten que los cables eléctricos entren al tanque sin conexión a tierra. GNEE garantiza que todos los casquillos de nuestraTransformador sumergido en aceite de 750 kVA.se prueban para determinar la distancia de fuga y la resistencia a las descargas eléctricas.



Cambiador de grifo:Para ajustarse a las fluctuaciones del voltaje de la red pública, es estándar un cambiador de tomas fuera de circuito de 5-posiciones. Esto permite al operador mantener un voltaje secundario estable (por ejemplo, 400 V) incluso si el voltaje de entrada varía.



Tanque conservador y respiradero de gel de sílice:Para unidades más grandes, un tanque conservador permite que el aceite se expanda y contraiga con los cambios de temperatura. El respiradero de gel de sílice elimina la humedad del aire "inhalado" por el transformador, manteniendo el aceite seco.



Cambiadores de tomas para transformadores y tomas de ajuste de voltaje.





Para ayudar a su equipo de ingeniería, hemos compilado los parámetros estructurales estándar para nuestroTransformador sumergido en aceite de 750 kVA..

Componente	Especificación técnica	Material/Tipo
Potencia nominal	750kVA	Devanados de cobre/aluminio
Material del núcleo	Acero al silicio CRGO	Alto-grado de permeabilidad
Tipo de enfriamiento	ONAN (Aceite Natural Aire Natural)	Tanque Corrugado / Radiador
Clase de aislamiento	Clase A	Aceite mineral de alto-refinamiento
Grupo de vectores	Dyn11/Yyn0	Distribución estándar
Grado de protección	IP55 / IP65	Sellado-a prueba de intemperie
Accesorios estándar	Termómetro, indicador de nivel de aceite, válvula de alivio de presión	Acero inoxidable / Latón
Rango de toque	±2 x 2.5%	Apagado-Circuito operado manualmente





Seleccionar GNEE significa asociarse con un fabricante que prioriza la precisión técnica (EEAT). NuestroTransformador sumergido en aceite de 750 kVA.La estructura es el resultado de décadas de investigación en ciencia de materiales e ingeniería eléctrica.



Pruebas avanzadas:Cada unidad se somete a una prueba de rutina (pruebas de resistencia, relación, aislamiento y presión) y puede someterse a pruebas de tipo, como aumento de temperatura y pruebas de impulso, previa solicitud.



Ingeniería personalizada:¿Necesita una disposición de bushings específica o un tanque de acero inoxidable para una planta química? Nuestros ingenieros pueden personalizar elTransformador sumergido en aceite de 750 kVA.estructura que se ajuste a su huella única.



Experiencia en exportación global:Realizamos envíos a todo el mundo con embalaje reforzado que garantiza que el transformador llegue intacto, independientemente de la distancia.



Un transformador sumergido en aceite de 750 kVA terminado y embalado en una caja de madera-de alta resistencia





La seguridad está entretejida en la estructura misma de nuestros productos. En una GNEETransformador sumergido en aceite de 750 kVA., incluimos:

• Válvulas de alivio de presión:Para ventilar instantáneamente la presión interna en caso de un arco interno.
• Relé Buchholz (Opcional):Para detectar acumulación de gas o flujo repentino de aceite, proporcionando una alerta temprana de fallas internas.
• Indicadores de temperatura del aceite:Con contactos de alarma y disparo para evitar daños térmicos durante sobrecargas.





La integridad estructural y la calidad de los componentes de unTransformador sumergido en aceite de 750 kVA.no son-negociables para cualquiera que busque una red eléctrica estable y eficiente. Desde el núcleo CRGO de alta-calidad hasta el tanque-resistente a la corrosión y las bobinas enrolladas de precisión-, GNEE garantiza que cada componente esté construido para la excelencia. Como fabricante líder, ofrecemos no solo un producto, sino una solución energética integral respaldada por soporte experto y certificaciones internacionales.
