Comparación de eficiencia energética: transformador sumergido en aceite S11 frente a S13 630kVA

En los sistemas de distribución de energía modernos, la eficiencia energética se ha convertido en uno de los criterios más importantes a la hora de seleccionar transformadores.Comparación de eficiencia energética:S11vsTransformador sumergido en aceite S13 630kVAes un tema común entre ingenieros, contratistas de EPC y empresas de servicios públicos a la hora de elegir el transformador más adecuado para proyectos industriales y de infraestructura.



GNEE Eléctrica es unafabricante y proveedor profesional de transformadores, especializada en transformadores sumergidos en aceite, transformadores de tipo seco, transformadores tipo pedestal y transformadores de subestaciones. Con años de experiencia en producción, equipos de fabricación avanzados y estrictos sistemas de inspección de calidad, suministramos transformadores confiables para proyectos de distribución de energía en todo el mundo.



En este artículo, proporcionamos una detalladaComparación de eficiencia energética: transformador sumergido en aceite S11 frente a S13 630kVA, explicando sus estructuras principales, diferencias de rendimiento,-capacidades de ahorro de energía y escenarios de aplicación para ayudar a los compradores a tomar una decisión de compra más informada.

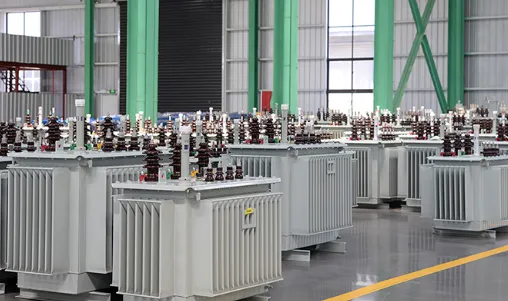

Taller de fábrica que produce transformadores sumergidos en aceite.





ElComparación de eficiencia energética: transformador sumergido en aceite S11 frente a S13 630kVAcomienza con la comprensión de su diseño estructural central. Tanto los transformadores S11 como los S13 utilizan láminas de acero de silicio orientado en frío-de grano-laminado en frío-de alta calidad para reducir las pérdidas magnéticas y mejorar la eficiencia.



Tecnología de núcleo bobinado en transformadores S11 y S13

Ambos transformadores utilizan unestructura central enrollada de tres-fases, que se diferencia de los transformadores de núcleo laminado tradicionales. El núcleo se enrolla continuamente con tiras de acero al silicio y luego se recoce en un ambiente de nitrógeno al vacío.



Las ventajas clave incluyen:

• Resistencia magnética reducida
• Permeabilidad magnética mejorada
• Menor pérdida de histéresis
• Circuito magnético más uniforme

Esta estructura mejora significativamente el rendimiento electromagnético y reduce la pérdida de energía durante el funcionamiento.





El aspecto más importante de laComparación de eficiencia energética: transformador sumergido en aceite S11 frente a S13 630kVAes la diferencia en el rendimiento de las pérdidas, especialmentesin-pérdida de carga.



Sin-ventajas de pérdida de carga y ahorro de energía

El transformador S13 es un modelo mejorado de ahorro de energía-basado en la serie S11.



Las principales diferencias incluyen:

• Diseño de núcleo optimizado
• Utilización mejorada del material de acero al silicio.
• Fuga magnética reducida



Como resultado,Los transformadores S13 logran pérdidas sin carga significativamente menores, lo que reduce el consumo de energía-a largo plazo.

Para las redes de distribución de energía que operan continuamente, esta mejora puede conducir aAhorros sustanciales en costos de electricidad durante la vida útil del transformador..





A continuación se muestra una comparación típica de parámetros paraTransformadores sumergidos en aceite S11 vs S13 630kVAutilizado en sistemas de distribución de 10kV.

Parámetro	Transformador S11 630kVA	Transformador S13 630kVA
Capacidad nominal	630kVA	630kVA
Voltaje primario	6kV/6,3kV/10kV/10,5kV/11kV	6kV/6,3kV/10kV/10,5kV/11kV
voltaje secundario	0,4kV	0,4kV
Grupo de vectores	Dyn11/Yyn0	Dyn11/Yyn0
Sin-pérdida de carga	810 W	570 W
Pérdida de carga	6200 W	6200 W
Método de enfriamiento	ONÁN	ONÁN
Nivel de aislamiento	Estándar	Diseño de ahorro de energía-mejorado



En la tabla podemos ver queS13 reduce la pérdida sin carga en aproximadamente un 30 % en comparación con S11, lo que mejora significativamente la eficiencia energética.





Primer plano-del núcleo del transformador y la estructura del devanado





Otro factor importante en laComparación de eficiencia energética: transformador sumergido en aceite S11 frente a S13 630kVAes el nivel de ruido y el impacto ambiental.



Operación de bajo ruido

Tanto el transformador S11 como el S13 cuentan con unestructura compacta del núcleo enrollado, lo que reduce la vibración y el ruido electromagnético.



Los beneficios incluyen:

• Reducción de ruido de7–10 dB en comparación con los transformadores tradicionales
• Adecuado paradistribución de energía urbana
• Ideal paraedificios comerciales y zonas residenciales

La serie S13 también mejora el desempeño ambiental al reducir la pérdida de energía y el consumo de energía.





ElComparación de eficiencia energética: transformador sumergido en aceite S11 frente a S13 630kVATambién implica el diseño y la confiabilidad de sus tanques.



Estructura del tanque de aceite completamente sellada

Ambos transformadores adoptan unestructura del tanque completamente selladacon radiadores de chapa ondulada.



Las ventajas incluyen:

• Evita que la humedad entre en el aceite del transformador.
• Retarda el envejecimiento del aislamiento
• Extiende la vida útil del transformador
• Elimina la necesidad de un conservador de aceite tradicional.

Este diseño mejora la confiabilidad y reduce los requisitos de mantenimiento.



Carga y envío de transformadores en el almacén de la fábrica.





Ambos modelos se utilizan ampliamente en sistemas de distribución de energía de media-tensión.



Las aplicaciones típicas incluyen:

• Fábricas industriales
• Proyectos mineros
• Construcción de infraestructura
• Complejos comerciales
• Proyectos de energías renovables

Sin embargo, debido a sumenor pérdida de energía, elTransformador sumergido en aceite S13 630kVAes cada vez más preferido en los sistemas de distribución de energía-modernos que ahorran energía.





Al evaluar laComparación de eficiencia energética: transformador sumergido en aceite S11 frente a S13 630kVA, los compradores deben considerar los siguientes factores:



ElegirS11si:

• El presupuesto inicial es limitado
• La eficiencia estándar cumple con los requisitos del proyecto



ElegirS13si:

• El ahorro de energía-a largo plazo es importante
• El transformador funciona continuamente.
• El proyecto requiere equipos eléctricos de alta-eficiencia

Para la mayoría de los proyectos modernos, elEl transformador S13 proporciona un mejor rendimiento del costo del ciclo de vida.





ElComparación de eficiencia energética: transformador sumergido en aceite S11 frente a S13 630kVAmuestra claramente que ambos modelos proporcionan un rendimiento confiable para los sistemas de distribución de energía. Sin embargo, elLa serie S13 ofrece una pérdida sin carga significativamente menor y un mejor rendimiento de ahorro de energía-, lo que la convierte en la opción preferida para infraestructura eléctrica moderna-eficiente desde el punto de vista energético.
