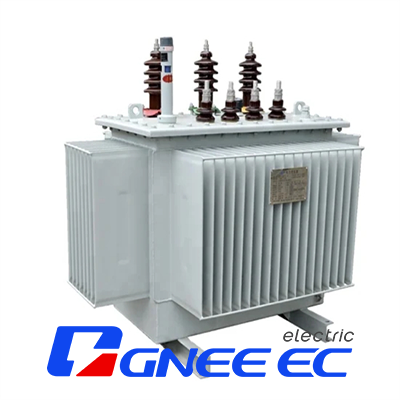

Transformador de distribución sumergido en aceite

El transformador de distribución trifásico sumergido en aceite de la serie S13-M es un nuevo producto de ciencia y tecnología nacional, que se desarrolló sobre la base del diseño de estructura de los nuevos productos de la serie S9. La idea principal del diseño es cumplir con la confiabilidad del producto, mejorar el rendimiento del producto y ajustar algunos coeficientes de pérdida y estructura de acuerdo con la situación real de los nuevos productos S9, de modo que el valor de diseño de la pérdida esté más en línea con el valor lateral real. Al mismo tiempo, se lleva a cabo un diseño de optimización y una determinación razonable de la relación cobre-hierro para que el costo del material sea el más bajo y la estructura sea razonable. El núcleo adopta una lámina de acero al silicio de alta conductividad magnética, baja pérdida y alta calidad y alto rendimiento, lo que reduce la pérdida sin carga y la corriente sin carga.

Transformadores de distribución llenos de aceite

• Proceso de soldadura único, sin fugas

Elimina los elevadores de alta y baja presión para reducir las soldaduras; la pared del tanque de combustible utiliza placas de acero de gran ancho para reducir las juntas; un proceso de soldadura único para garantizar la calidad de la soldadura.

• Estructura de ranura

Todas las bridas de sellado están ranuradas para garantizar el rendimiento del sellado.

• Control de fugas

Todas las válvulas de drenaje de aceite del transformador están hechas de válvulas de cobre y el radiador utiliza una válvula de mariposa de vacío para reducir las fugas del transformador.

• Baja pérdida, bajo ruido

Adopta tecnología y equipos avanzados nacionales y extranjeros, investigación y desarrollo profesionales. El núcleo adopta una lámina de acero al silicio orientado laminado en frío de alto rendimiento y una máquina de laminación robótica completamente automática con pequeñas rebabas de corte y bajo coeficiente de laminación, lo que reduce eficazmente la pérdida sin carga, la corriente sin carga y el ruido del transformador. La pérdida sin carga es entre un 5% y un 15% menor que la laminación manual.

• Alta fiabilidad

El transformador está equipado con un termómetro de superficie de aceite, la parte superior del tanque de combustible está equipada con una válvula de alivio de presión con un punto de contacto, el indicador de nivel de aceite del gabinete de almacenamiento de aceite es un medidor de nivel de aceite con un punto de contacto y la carcasa de alta y baja presión es una carcasa tipo aceite de porcelana pura mejorada antiincrustante, que se puede utilizar para entornos con alto nivel de contaminación.

• Soporte de esqueleto aislado de alta calidad dentro de la bobina

El interior de la bobina está soportado por un esqueleto aislante de alta calidad. Todas las bobinas adoptan puntales internos y externos, todos los puntales y bloques están biselados, el campo eléctrico es uniforme y la confiabilidad es mejorada. Todos los sujetadores en el cuerpo axial de la bobina son contratuercas autoblocantes, de modo que el producto puede soportar golpes de transporte a larga distancia sin holgura y sin la necesidad de un núcleo de elevación.

GNEEElectrical Group Co., Ltd. se fundó en 2008. Es un fabricante que produce principalmente transformadores de distribución de energía sumergidos en aceite de 10 kV a 35 kV, transformadores de distribución de energía de resina fundida, transformadores montados en pedestal, subestaciones compactas, tableros de distribución aislados con gas SF6 y disyuntores de vacío.

Etiqueta: Transformador de distribución sumergido en aceite, fabricantes, proveedores y fábrica de transformadores de distribución sumergidos en aceite de China, estándar de pérdidas de transformador, Protección de escombros del transformador, conexión transformadora, Protección ambiental del transformador, transformador FIREPROOF DISPOSITIVO, Pérdidas de transformadores
