¿Cuál es el impacto del rayo en un transformador de subestación compacta?

¡Hola! Como proveedor de transformadores de subestaciones compactos, he visto de primera mano cómo los diferentes factores ambientales pueden afectar estos equipos cruciales. Una de las fuerzas más poderosas e impredecibles de la naturaleza que puede causar problemas significativos es el rayo. En este blog, romperé lo que Lightning puede hacer a un transformador de subestación compacta y por qué es tan importante comprender estos impactos.

Cómo ocurren los rayos

Antes de sumergirnos en el impacto en los transformadores, repasemos rápidamente cómo ocurren los rayos. El rayo es básicamente una descarga eléctrica masiva entre las nubes o entre una nube y el suelo. Cuando hay una construcción de carga eléctrica en una nube, y la diferencia de potencial eléctrico se vuelve lo suficientemente grande, crea una ruta de aire ionizado. Esta ruta permite que fluya una gran corriente, lo que resulta en un rayo.

Estas huelgas pueden ser increíblemente poderosas, con corrientes que alcanzan hasta cientos de miles de amperios y voltajes en millones. Cuando un rayo golpea una subestación compacta o el área a su alrededor, puede tener algunas consecuencias bastante serias para el transformador.

Rayos directos e indirectos

Hay dos formas principales en que el rayo puede afectar un transformador de subestación compacto: huelgas directas y huelgas indirectas.

Huelgas directas

Un golpe directo ocurre cuando el rayo golpea directamente el transformador o la estructura de la subestación. Este es el peor escenario de casos porque toda la fuerza de la corriente del rayo se arroja al transformador. La corriente intensa puede causar daño físico inmediato a los componentes internos del transformador.

Los devanados, que son esencialmente bobinas de alambre que transfieren energía eléctrica, pueden dañarse severamente. La corriente de energía alta puede derretir los cables de cobre o aluminio en los devanados, cortocircándolos. Esto no solo detiene el funcionamiento normal del transformador, sino que también puede conducir a una falla completa. En algunos casos, el calor generado por el rayo puede incluso hacer que el aceite del transformador (utilizado para aislamiento y enfriamiento) hervir y vaporizar, lo que lleva a una explosión.

Huelgas indirectas

Las huelgas indirectas son más comunes, pero aún pueden ser muy dañinas. Cuando el rayo golpea el suelo o un objeto cercano, crea un cambio repentino en el potencial eléctrico en el área circundante. Este cambio en el potencial puede inducir un gran voltaje en las líneas eléctricas conectadas al transformador.

Estos voltajes inducidos pueden viajar a lo largo de las líneas eléctricas y alcanzar el transformador. Aunque la corriente no es tan alta como en un ataque directo, el voltaje inducido aún puede ser lo suficientemente alto como para dañar el aislamiento en el transformador. El aislamiento es crucial para prevenir el arco eléctrico entre diferentes partes del transformador. Una vez que el aislamiento está dañado, puede conducir a descargas parciales, lo que con el tiempo puede causar una mayor degradación del aislamiento y, finalmente, dar como resultado una falla del transformador.

Impacto en el aislamiento del transformador

El aislamiento es uno de los aspectos más importantes de un transformador de subestación compacto. Mantiene que las corrientes eléctricas fluyen donde se supone que deben y evita los circuitos cortos. Los rayos pueden tener un impacto significativo en este aislamiento.

Como se mencionó anteriormente, las huelgas directas e indirectas pueden dañar el aislamiento. En el caso de una huelga directa, la corriente de alta energía puede quemar físicamente a través de los materiales de aislamiento. Los materiales de aislamiento, como el papel o el plástico, no están diseñados para resistir el calor y la energía extremos de un rayo.

Para las huelgas indirectas, los voltajes inducidos pueden causar estrés eléctrico en el aislamiento. Si el voltaje es lo suficientemente alto, puede hacer que el aislamiento se descomponga. Esta desglose puede comenzar como pequeñas descargas parciales, que son como pequeñas chispas eléctricas dentro del aislamiento. Con el tiempo, estas descargas parciales pueden erosionar el aislamiento, reduciendo su efectividad y aumentando el riesgo de una falla eléctrica completa.

Estrés térmico y mecánico

Los rayos también someten el transformador al estrés térmico y mecánico.

Estrés térmico

La alta corriente de un rayo genera una gran cantidad de calor en un período muy corto. Este aumento repentino de la temperatura puede causar la expansión térmica de los componentes del transformador. Los diferentes materiales en el transformador, como los devanados, el núcleo y el aislamiento, se expanden a diferentes tasas. Esta expansión diferencial puede conducir a tensiones mecánicas dentro del transformador.

Si el estrés térmico es lo suficientemente severo, puede hacer que los devanados cambien o se desalinean. Esta desalineación puede afectar el rendimiento eléctrico del transformador y aumentar el riesgo de circuitos cortos.

Estrés mecánico

Además del estrés térmico, la fuerza física de un rayo puede causar estrés mecánico en el transformador. Un ataque directo puede sacudir físicamente el transformador, potencialmente aflojando pernos, conexiones u otros componentes. Incluso un ataque indirecto puede causar vibraciones en las líneas eléctricas, que pueden transmitirse al transformador y causar daño mecánico con el tiempo.

Protección de transformadores de subestaciones compactos del rayo

Como proveedor de transformadores de subestación compacto, sé lo importante que es proteger estos transformadores del rayo. Hay varias formas de hacer esto.

Pararrayos

Los pararrayos son dispositivos que se instalan cerca del transformador. Su trabajo principal es desviar la corriente de rayo de forma segura al suelo. Cuando un aumento de voltaje alto de un rayo se acerca al transformador, el Arrestor Lightning proporciona una ruta de resistencia baja para que la corriente fluya al suelo, protegiendo el transformador de toda la fuerza de la huelga.

Sistemas de conexión a tierra

Un sistema de conexión a tierra adecuado también es crucial para proteger el transformador. El sistema de conexión a tierra proporciona una ruta para que la corriente eléctrica fluya de manera segura hacia el suelo. Ayuda a disipar la energía de un rayo y evitar la construcción de potenciales eléctricos peligrosos dentro de la subestación.

Actualizaciones de aislamiento

El uso de materiales de aislamiento de alta calidad y la mejora del aislamiento del transformador también puede ayudar a resistir los efectos del rayo. Los materiales de aislamiento modernos están diseñados para tener una mejor resistencia al estrés eléctrico y al alto contenido de energía.

Conclusión

Los rayos pueden tener un impacto significativo en los transformadores de subestaciones compactos. Ya sea que se trate de un ataque directo que causa daño físico inmediato o una huelga indirecta que conduce a una degradación a aislamiento a largo plazo, los efectos pueden ser costosos y perjudiciales. Como proveedor, siempre estoy buscando formas de ayudar a mis clientes a proteger sus transformadores de estas poderosas fuerzas naturales.

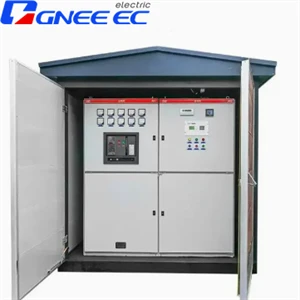

Si estás en el mercado por unSubestación compacta prefabricada europea,Subestación compacta, oSubestación eléctrica prefabricada (E - Casa), y desea asegurarse de que esté bien, protegido contra los rayos, no dude en comunicarse. Estoy aquí para proporcionarle las mejores soluciones y productos para satisfacer sus necesidades. Vamos a conversar sobre sus requisitos y ver cómo podemos trabajar juntos para mantener sus sistemas eléctricos funcionando sin problemas.

Referencias

• Roger C. Dugan, Mark F.
• "Protección del rayo de sistemas eléctricos y electrónicos" por Heinz V. Anderson.
