Transformador de potencia sumergido en aceite 33MVA 44MVA 55MVA-
Clasificaciones de voltaje primario: 138 kV/34,5 kV; 69 kV/34,5 kV
Clasificaciones de voltaje secundario: 13,8 kV
BIL: 500/200/125kV; 350/200/125kV
Estándares: IEEE/ANSI/NEMA
Clasificación de potencia: 33MVA, 44MVA, 55MVA
¿Tiene preguntas? Los representantes de ventas de GNEE están disponibles para chatear en vivo ahora
Enviar correo electrónico-:sales@gneeelectric.com
Teléfono:+8615824687445
Henan GNEE Electric Co., Ltd. es uno de los fabricantes y proveedores más confiables de transformadores de potencia sumergidos en aceite de 33mva, 44mva y 55mva-en China. Si va a comprar un transformador de potencia sumergido en aceite personalizado de 33 mva, 44 mva y 55 mva-fabricado en China, le invitamos a obtener una cotización de nuestra fábrica. Productos de calidad y precio razonable están disponibles.
introducción deTransformador de potencia 33/44/55 MVA
GNEE TRANSFORMER suministra un transformador de potencia lleno de aceite de 33/44/55 MVA.
El transformador de potencia trifásico de 33/44/55 MVA presenta un diseño trifásico, trifásico, de tres-devanados,-inmerso en aceite con un conservador. Ofrecen capacidades de 33 MVA (autorrefrigerado), 44 MVA (ventilador de enfriamiento de etapa 1) y 55 MVA (ventilador de enfriamiento de etapa 2). Construidos con devanados de cobre y acero al silicio de alta-calidad, utilizan aceite mineral que cumple con la norma ASTM D3487. Equipado con varios accesorios y probado según los estándares IEEE.
Aplicaciones de transformadores de potencia sumergidos en aceite-
- Proyectos EPC solares
Incrementa el voltaje del conjunto fotovoltaico para la interconexión a nivel de transmisión-.
- Subestaciones de transmisión de servicios públicos
Facilita el control de voltaje a nivel de red-y la alimentación-desde múltiples fuentes.
- Sistemas de almacenamiento de energía en baterías
Integra instalaciones BESS de gran-capacidad en redes de media-tensión.
- Energía de infraestructura crítica
Proporciona suministro confiable de voltaje medio-a centros de datos, hospitales y complejos industriales.
Especificaciones del transformador de potencia sumergido en aceite 33MVA 44MVA 55MVA-
|
Capacidad (ONAN/ONAF1/ONAF2) |
33 MVA / 44 MVA / 55 MVA |
|
Voltajes primarios |
138/34,5 kV o 69/34,5 kV |
|
voltaje secundario |
13,8 kilovoltios |
|
Grupo de vectores |
Dyn11 |
|
Rango del cambiador de grifos |
±8,4 % a +7.2 % (8 pasos) |
|
Método de enfriamiento |
ONAN, ONAF1, ONAF2 |
|
Impedancia |
10 % |
|
Resistencia al impulso del rayo (completa) |
AT: 500 kV; MT: 200 kV; BT: 125 kV |
|
Condiciones ambientales |
–20 grados F a +110 grados F; viento de 100 mph; 0,5 en hielo |
|
Aceite aislante |
Aceite mineral ASTM D3487 |
Perfil de la empresa
GNEE TRANSFORMER tiene una gran capacidad de producción y un equipo de marketing eficiente.
Nuestros productos de transformadores incluyen transformadores de ultra alto voltaje de 500 kV, 400 kV, 330 kV, 220 kV y 110 kV, varios transformadores de tipo seco-/transformadores sumergidos en aceite/transformadores de aleación amorfa de 35 kV y menos, nuevos transformadores de energía y subestaciones prefabricadas.
Series de exportación: transformador monofásico-, transformador trifásico-, transformador cilíndrico, transformador de aislamiento, transformador de control, regulador de voltaje y otros productos, y diversas especificaciones de transformadores especiales, como transformadores de puesta a tierra, bobinas de supresión de arco, transformadores Bitcoin, cabinas prefabricadas, reactores, transformadores de hornos eléctricos, transformadores rectificadores, transformadores de minería, transformadores marinos, etc.
GNEE TRANSFORMER ha pasado sucesivamente la certificación del sistema ISO9001, ISO14001, ISO45001, SA8000. Al mismo tiempo, los transformadores de distribución de nivel de 10 kV y 35 KV y las subestaciones tipo caja han obtenido la certificación IEC de la Comisión Electrotécnica internacional, la certificación UL de EE. UU., la certificación TUV alemana, la certificación CE de la UE, la certificación KEMA holandesa y la certificación GOST. Nuestras ventas de productos cubren el mercado global, incluidos 72 países y regiones como Estados Unidos, Europa, Canadá, México, etc.

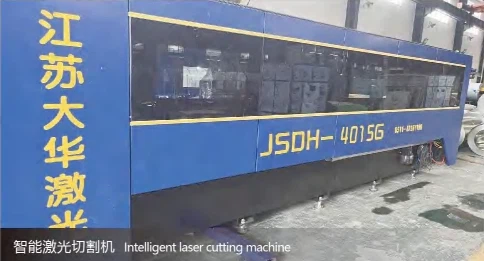

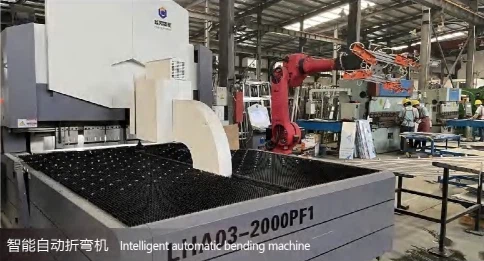

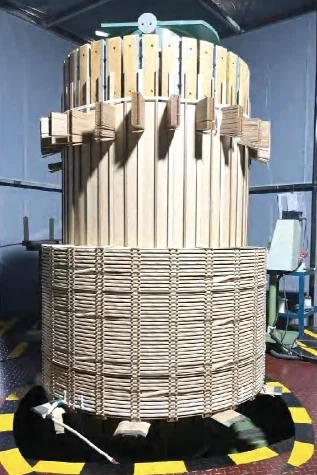

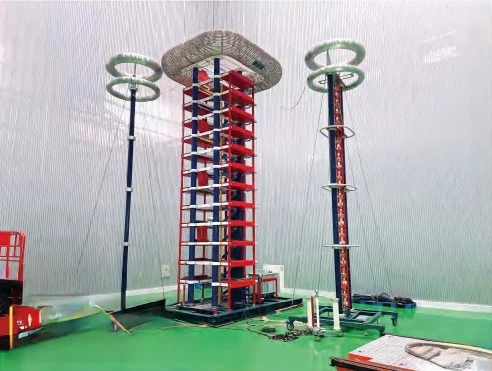

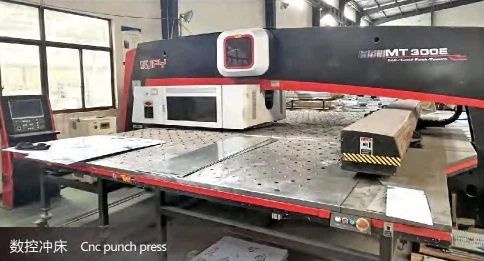

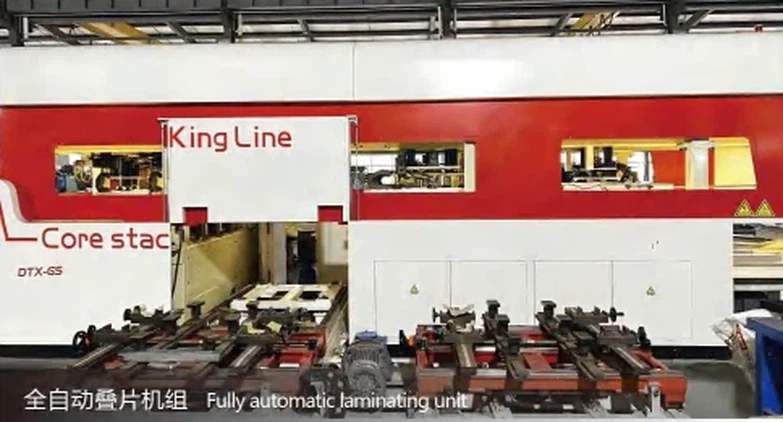

Pantalla del equipo del taller del transformador.
tipos de transformadores de GNEE
Obtenga la especificación del pedido del transformador
Transformador GNEEEspecificación del pedido
|
Al elegir los productos de nuestra empresa, proporcione los siguientes datos para brindarle un mejor servicio. |
||
|
demandante |
||
|
Demandante: |
Métodos telefónicos: |
Fax: |
|
Líder técnico del proyecto: |
Métodos telefónicos: |
Buzón: |
|
Selección del tipo de transformador |
||
|
□Transformador seco {□SC(B) Resina epoxi □SC(B) No-encapsulada} □Caja Americana(ZGS) {□Tipo de terminal(-Z-) □Tipo de red de anillo(-H-)} □Cambio de Caja Europea(YBM){□Cambio en seco □Cambio de aceite} |
□-transformador sumergido en aceite{□ Completamente sellado(-M-) □Almohada de cojinete-en aceite} □Transformador de aleación amorfa{□Amorfo seco □Amorfo de aceite} □ Transformador especial{Rectificador, Horno, Mina, Etc} |
|
Selección de datos básicos del transformador.
|
País de uso: |
|
|
Número de fase: |
□Trifásico-(S convencional) □ Monofásico □Otro() |
|
Frecuencia: |
□50Hz(convencional) □60Hz □ Otro() |
|
Aceite de transformador: |
□#25 (convencional) □#45 (temperatura mínima inferior a 25 grados) |
|
Capacidad nominal: |
□( )kVA Condiciones de uso □Tipo exterior □Tipo interior |
|
Altitud: |
□Menos de 1000m(convencional) □1000-2000m □3000m以上 más |
|
Tensión nominal (alta tensión) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □Otro() |
|
Tensión nominal (baja presión) |
□0,4 kV □0,66 kV □10 kV □10,5 kV □35 kV □其他 Otro( ) |
|
grupo conectado |
□Dyn11(convencional) □Yyn0 □YNd11 □li0(Monofásico-) □Otro() |
|
Impedancia(%): |
□4% □4,5% □5,5% □6% □6,5% □7,5% □8% □Otro( ) |
|
Modo de regulación de voltaje |
□Regulación de voltaje sin excitación (convencional) □Regulación de voltaje en carga(Z) |
|
Rango de regulación de voltaje |
□±2*2,5% □±5% □±3*2,5% □Otro() |
Selección de accesorios del transformador.
|
□Ventilador □Control de temperatura{□ Común □Con interfaz de computadora 485} □Caja seca{□ Chapa de acero ordinaria □Aleación de aluminio » Acero inoxidable} □Nivel de protección de caja seca(□IP20(Convencional) □IP( )} □Requisitos de altura de la caja seca{□Ninguno □Requisitos[ ]} □ Modo de salida de cable de la carcasa variable seca {□ Arriba-y-fuera □ Arriba-y-abajo □Abajo-adentro/ABAJO-fuera □Abajo-adentro/ARRIBA-fuera □Abajo-adentro/ABAJO-fuera □Abajo-adentro/lado-fuera [□Izquierda □ Derecha-fuera]} |
|
Nota: 1. (Requisitos de cambio en seco El transformador de 100 kVA no incluye ventiladores, como los ventiladores, deben cargarse 2. (Cambios de aceite<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Otros requisitos especiales (se aplican cargos adicionales a continuación)
|
Transformador seco |
□Carcasa y placa inferior{□Ordinario □Completamente sellado} □Interruptor de viaje □Lo magnético □Transformador de secuencia cero □Barra de cobre al gabinete de bajo voltaje □Malla protectora □Iluminación □Ventilador de 100kVA o menos □Amortiguador |
|
Transformador-inmerso en aceite |
□Aceite número 45 para áreas que no-baja temperatura □Marca designada en-regulador de voltaje de carga □Fase OABC de salida de bajo voltaje de 400 kVA y menos con terminales de cableado □630 kVA o menos requiere control de temperatura □800 kVA o menos La fase 0 de la salida de bajo voltaje requiere terminales de cableado □630 kVA y menos deben estar equipados con un relé de gas |
